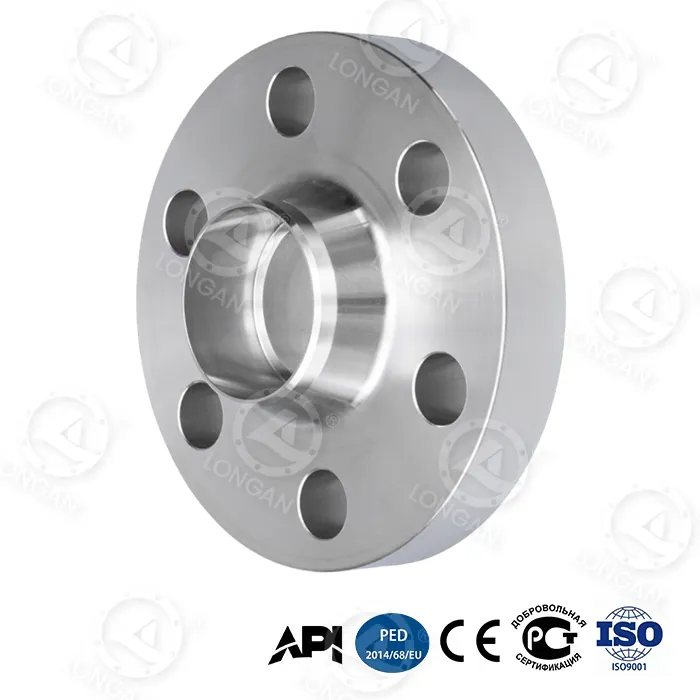

304 Мойын түйіспелі дәнекерлеу фланеці

Техникалық сипаттамалар

1. Материалды сертификаттау (ASTM A182 F304)

Элемент стандартты мән функциясының сынақ жағдайы

Ni 8,0~11,0% аустенит тұрақтылығы 9,2%

C ≤0,08% - 0,05%

Cr 18,0~20,0% тотығу коррозиядан қорғау 18,8% (спектрометр)

2. Қысым-Температура

Температура (°C) Класс 150 (бар) Класс 300 (бар)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Механикалық қасиеттер

Параметр 304 Фланец мәні Стандартты негіз

Ішкі диаметрдің төзімділігі (NPS 12") ±0,25 мм ASME B16,5 5-кесте

Созылу беріктігі 515 МПа ASTM A182

Шығымдылық күші 205 МПа ASTM A182

Болт тесігінің орталық шеңберінің ауытқуы ±0,8мм MSS SP-44

Қолданылатын сценарийлер

Ұсынылатын сценарийлер Төзімді медиа Тыйым салынған сценарийлер Балама шешімдер

Төмен қысымды сығылған ауа Құрғақ ауа (шық температурасы <-40°C) Күкірті бар ылғалды ауа Никельмен қапталған көміртекті болат

Азық-түлік жабдықтары Сүт өнімдері, шырындар (рН>4,5) Құрамында хлор бар дезинфекциялық заттар 316L фланец

Коммуналдық сумен жабдықтау Тұщы су, ауыз су Теңіз суы/жоғары хлорлы су (>50ppm Cl⁻) 316 фланец

HVAC Ыстық су (<80°C), бу Тұз қышқылы/күкірт қышқылы (рН<4) Хастелло қорытпасы

Неліктен 304 мойын дәнекерлеу фланецін таңдау керек?

1. Төмен құн

Материал бірлігінің бағасы (эталон) Қызмет мерзімі Кешенді құны (10 жыл)

316 фланец 2,3х 15 жыл + 1,2х

304 Мойын дәнекерлеу фланеці 1,6x 10 жыл + 1,0x

Көміртекті болаттан жасалған фланец 1,0x 2 жыл (тоттың ағуы) 2,8x

2. Құрылымдық жобалаудың артықшылықтары

Тығыздау бетінің дәлдігі: 304 тот баспайтын болаттан жасалған мойын дәнекерлеу фланецінің RF бетінің кедір-бұдырлығы 125-250μin Ra құрайды, бұл тығыздағышты тығыздау сенімділігін қамтамасыз етеді.

Конустық мойынға ауысу: кернеу концентрациясының коэффициентін 40%-ға азайтып, дәнекерлеудің шаршау мерзімін ұзартады.

3. Негізгі коррозияға төзімділік

Тұзды бүрку сынағы: 500 сағат бойы қызыл тот жоқ

Хром-никельді қорғаныс қабаты: Cr мазмұны ≥18% судан, будан және әлсіз қышқылдан (рН>4,5) коррозияға қарсы тұру үшін пассивациялық пленканы құрайды.

Шектеу сипаттамасы: Хлорид иондары >50 ppm (теңіз суы сияқты) бар орталар үшін жарамсыз және 316 қазіргі уақытта жаңартуды қажет етеді.

Жиі қойылатын сұрақтар

1-сұрақ: 316 фланецтің құнының айырмашылығы қандай?

Жауап: 304 мойын дәнекерлеу фланецінің бағасы бірдей сипаттамаларға сәйкес 30 ~ 35% төмен (никель мен молибден мазмұнының айырмашылығына байланысты). Егер ортада хлорид иондары/қышқылдары болмаса, 304 таңдаған тиімдірек.

2-сұрақ: 304 сыртқы құбырлар үшін қолданылуы мүмкін бе?

Жауап: Төмен ылғалдылықта (<60%) RH) Тұзсыз ортада ұзақ уақыт пайдалануға болады; жағалаудағы/өнеркәсіптік аймақтарда коррозияға қарсы жабын қажет, әйтпесе 2-3 жыл ішінде шұңқырлар пайда болуы мүмкін.
