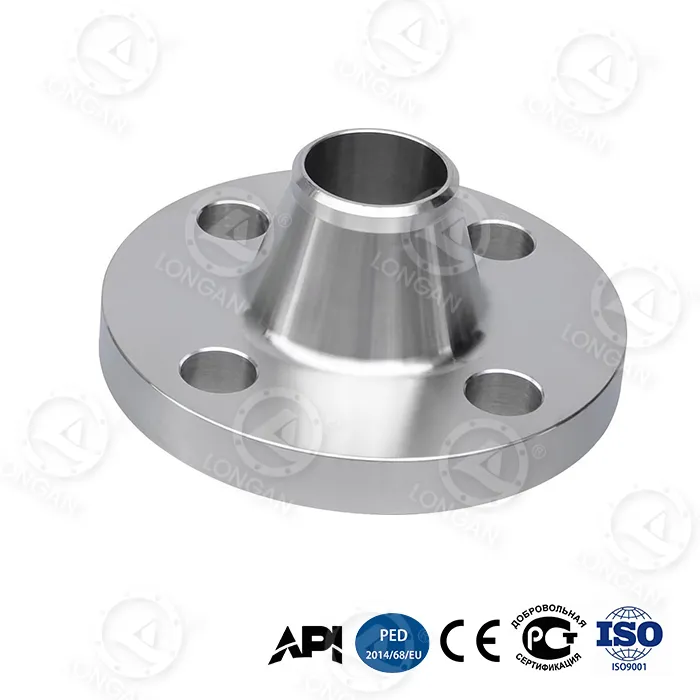

304 Дәнекерлеу фланеці

304 дәнекерлеу фланецінің үш негізгі мәні

1. Негізгі коррозияға төзімділік

Пассивациялық пленканы қорғау: Cr≥18% тығыз оксидті қабықша түзеді, ол мыналарға төтеп бере алады:

Тұщы су, бу, әлсіз органикалық қышқыл (рН>4,5)

Қалалық атмосфералық коррозия (ылғалдылық≤80%)

Ескерту: Теңіз суындағы/ағартқыштағы хлорид ионының концентрациясы >50 ppm болса, шұңқырлы коррозия пайда болады және 316-ны жаңарту қажет.

2. Шығындардың тиімділігін дәлелдеу

Материал Бастапқы құн 10 жылдық қызмет көрсету құны Кешенді шығындар индексі

Көміртекті болаттан жасалған фланец 1,0x 4,2x 5,2x

304 дәнекерлеу фланеці 1,6х 0,5х 2,1х

316 фланец 2,3x 0,3x 2,6x

3. Құрылымдық бейімділік

Түр Максималды қысым деңгейі Артықшылық сценарийі Стресс концентрациясының факторы

Бос фланец Классы 900 Жиі бөлшектеу/коррозиялық орта -

Түйінді дәнекерлеу мойыны 2500 класы Жоғары қысым/діріл құбыры ↓40%

Розетка дәнекерлеу тігісі 600 класы Шағын диаметрі (DN≤80) таза сұйықтық ↓25%

Сәтсіздік сценарийі және шешімі

Сәтсіздік сценарийі Себептерді талдау Шешім Шығынға әсер ету

Шикі табиғи газ күкіртті сутегі кернеулі коррозияға қарсы крекинг Никельмен қапталған көміртекті болат фланец -20% бірлік бағасы

Йогурт ашыту ыдысы Сүт қышқылы коррозиясы (рН=3,8) 316L фланецті таңдаңыз +40% бірлік бағасы

Жағалаудағы электр станциясының салқындатқыш құбыры Хлорид ионының коррозиясы (>200ppm) 316 фланецті жаңарту +35% бірлік бағасы

Жиі қойылатын сұрақтар

1-сұрақ: 304 дәнекерлеу фланецтерін төменгі 201 тот баспайтын болаттан жасалған фланецтерден визуалды түрде қалай ажыратуға болады?

A: Үш қадам: Магниттік сынақ: 304 әлсіз магнетизм (суық жұмыс аймағында аздап магниттік тартылыс), 201 күшті магнетизм

Химиялық ерітіндіні анықтау: 304 реагентті түсіру → қызылға айналады (никель мөлшері ≥8%), 201 түсін өзгертпейді

Жылтырды салыстыру: 304 - күмістей ашық, 201 - қою сұр

2-сұрақ: 304 фланецті дәнекерлеуге бола ма? Бұл коррозияға төзімділікті төмендете ме?

A: Оны дәнекерлеуге болады! Бірақ қажет: 308L дәнекерлеу материалдарын қолданыңыз, дәнекерлеуден кейін дәнекерлеу аймағын тұздаңыз және пассивациялаңыз

Көміртекті болаттан жасалған құралдарды ластауға қатаң тыйым салынады

3-сұрақ: Бос фланецтің «қысқа бөлігі» 304-тен жасалуы керек пе?

A: Бұл болуы керек! Қысқа бөлік ортамен тікелей байланыста болады. Көміртекті болат пайдаланылса: электрохимиялық коррозия жылдамдығы 5 есе жылдамдатады

Қызмет мерзімі 10 жылдан ≤2 жылға дейін қысқарады
