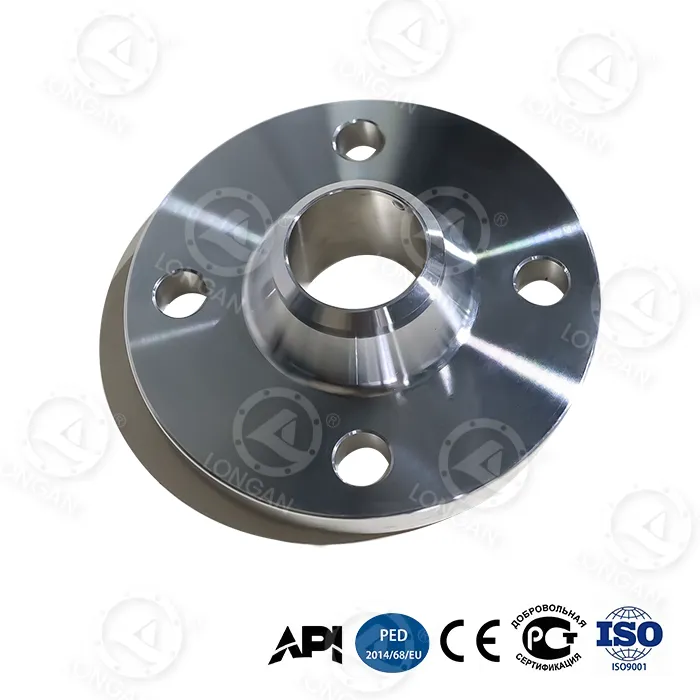

316 Мойын түйіспелі дәнекерлеу фланеці

Химиялық өңдеуде, теңіз платформаларында, тұзсыздандыруда, фармацевтикалық және басқа орталарда біз ASME B16.5 стандарттарына сәйкес келетін 316 WN фланецтерінің толық спектрін қамтамасыз етеміз. Қатаң сапаны бақылаудан кейін біз осы ең талапшыл орталарда ұзақ мерзімді өнімділік пен қауіпсіздікті қамтамасыз етеміз. 316 тот баспайтын болаттан жасалған түйіспелі дәнекерлеу фланец мойындары салалық стандартты таңдау болып табылады. Толық өнімділік деректері, техникалық сипаттамалар және қолданылатын нұсқаулар берілуі мүмкін.

Неліктен 316 мойын дәнекерлеу фланецтерін таңдау керек?

1. Күшті коррозияға төзімділік:

Молибден - бұл кілт: 316 мойын дәнекерлеу фланеці PREN мәні > 25, 304 баспайтын болаттан әлдеқайда жоғары, шұңқырлар мен жарықтардың коррозиясына тиімді қарсы тұрады. Сондай-ақ оның құрамында 2-3% молибден (Mo) бар, ол теңіз суына, хлоридтерге және әртүрлі қышқыл ерітінділерге төзімділігін айтарлықтай жақсартады.

ASTM G48 әдісі бойынша стандартты тұзды бүрку сынағы (5% NaCl, 35°C), көміртекті болаттан жасалған фланецтер бірдей жағдайларда 100 сағат ішінде қатты тот басқан, ал 316 фланец үлгісі 1000 сағаттан кейін көзге көрінетін шұңқырларды көрсетпеді.

2. Орнату және сынау оңай:

316 тот баспайтын болаттан жасалған түйіспелі дәнекерлеу фланецтері тұрақты, жоғары берік қосылыстарды қамтамасыз етеді және радиографиялық сынақ (RT) және ультрадыбыстық сынақ (UT) үшін оңай сыналады.

Сертификаттар: PED 2014/68/EU (CE белгісі), NACE MR0175/ISO 15156 (қышқыл орта үшін), NORSOK M-630 (мұнай және газ)

Өлшемдері: ASME B16.5, ASME B16.47 Series A/B

Материал: ASTM A182 F316/F316L

Қысым-температура көрсеткіштері: ASME B16.5

3. Жоғары төзімділік:

Жоғары температура өнімділігі: -425°F пен 1500°F (-254°C және 816°C) аралығындағы кең температура диапазонында жақсы механикалық қасиеттерді сақтайды.

Жоғары қысым мүмкіндігі: ASME B16.5 үшін 150, 300, 600, 900, 1500, 2500 класс қысымына төтеп беруге арналған. Берілген қысым-температура көрсеткіштерінің анық кестесі.

4. Оңтайландырылған сұйықтық ағыны:

316 Мойын дәнекерлеу фланеці құбыр қабырғасының қалыңдығына бірте-бірте сәйкес келеді, кернеу концентрациясының коэффициентін айтарлықтай төмендетеді, әсіресе циклдік жүктеме және термиялық цикл қолданбалары үшін қолайлы, конустық мойын дизайны біркелкі өтуді қамтамасыз етеді, турбуленттілік пен қысымның төмендеуін азайтады және шаршау мерзімі жылжымалы фланецке қарағанда 30-50% жоғары.

Механикалық қасиеттері:

Шығымдылық күші (0,2% ауытқу, ең аз) 30 кси (205 МПа) 25 кси (170 МПа) ASTM A370

Созылу күші (ең аз) 75 кси (515 МПа) 70 кси (485 МПа) ASTM A370

Ұзарту (2 дюймдік габарит, ең аз) 30% 30% ASTM A370

Қаттылық (максималды) 217 ​​HB / 95 HRB 217 HB / 95 HRB ASTM E18/E10

Қолжетімді диапазон

Қысым класы: 150, 300, 400, 600, 900, 1500, 2500

Өндіріс процесі: соғылған - құйылған фланецтерге қарағанда күштірек және ақауларға бейімділігі аз.

316 Мойын дәнекерлеу фланец өлшемі (NPS): 1/2" (15мм) - 24" (600мм)

Тығыздау беті: RF (көтерілген бет - NPS<24 үшін жалпы биіктігі 1/16", NPS>=24" үшін 1/4"), RTJ (сақина түрі - R, RX, BX және басқа ойық түрлері)

Беттік өңдеу: күйдірілген ерітінді + маринадталған пассивтелген - коррозияға ең жақсы төзімділікті қамтамасыз ету және бос темірді кетіру үшін стандартты конфигурация. Құмды тазарту немесе электролиттік жылтырату міндетті емес.
