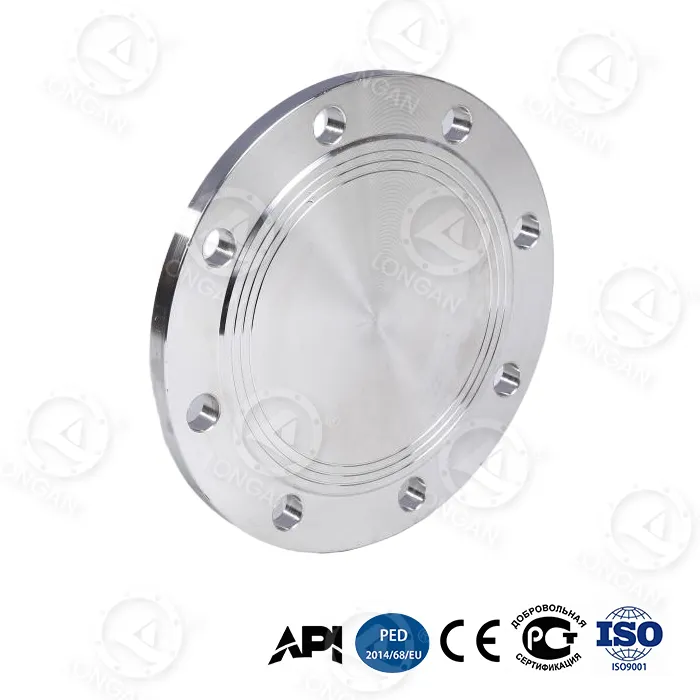

Көміртекті болат пластина түрі фланец

ASTM A36 негізгі деректер сипаттамасы:

Процесс дәлдігі: лазерлік кесу саңылауының төзімділігі ±0,1мм | тегістік ≤0,05мм/м

Қысым деңгейі: PN6/PN10/PN16/PN25/PN40 (сынып 150~300)

Өлшемді қамту: DN50~DN2000 (2"~80")

Кілтті сертификаттау: EN 1092-1 01 түрі | ASME B16.5 | PED 2014/68/EU

Өнімнің артықшылықтары:

I. Төтенше жұмыс жағдайының шешімі

Жоғары температурадан қорғау (538℃)

Тотығудың қоюлану жылдамдығы: <0,1мм/жыл** (қарапайым көміртекті болат 0,3мм/жыл)

Жаңартылатын материал - ASTM A516 Gr.70: Жоғары температурадағы аққыштық беріктігі **≥145МПа@400℃

Термиялық кеңею компенсациясының дизайны:

- Болт тесігінің сопақтық қоры: 0,3 мм/100 ℃

Төмен температура әсерінен қорғаныс (-46 ℃ терең суық орта)

- ASTM A350 LF2: соққы энергиясы **45J@-46℃** (стандартты талап 27Дж)

- Қатты сынғыш ауысу температурасы: **≤-60℃** (балға түсіру сынағымен расталған)

2. Материалдың өнімділігі: деформацияға төзімділігі 80% артты

Дән мөлшерін бақылау: кәдімгі фланецтер 5-ші дәрежелі, ал біз шығаратын көміртекті болаттан жасалған фланецтер 7-сыныптағы ұсақ түйіршіктерге ие.

Төмен температураның беріктігі: -29℃ Charpy соққы энергиясы ≥27Дж, EN 10225 сертификатталған.

3. Эксклюзивті коррозияға қарсы

Коррозия түрі Бұл өнімді қорғау шешімі Өнеркәсіптік шешім Қызмет мерзімін ұзарту

Электрохимиялық коррозия Мырыш-никель қорытпасы жабыны (500 сағ тұз шашатын нөл ақ тот) Dacromet жабыны 2,3 есе

Атмосфералық коррозия 85 мкм ыстық мырыштау + герметикалық жабын Кәдімгі мырыштау 60 мкм 12 жыл → 20 жыл

Қышқыл орта Эпоксидті көмір шайырымен қаптау (рН 2-12 төзімді) Кәдімгі эпоксидті жабын 8 жыл → 15 жыл

4. Тығыздау бетін оңтайландыру

Жеңіл дизайн

Стресс концентрация коэффициенті: Көміртекті болат пластина түріндегі фланецтердің негізгі аймағындағы SCF≤**1,8** қарапайым фланец ≥2,5 қарағанда үлкен артықшылықтарға ие.

Топологиялық оңтайландыру салмағын азайту: Дәл осындай жағдайларда салмақ дәстүрлі дизайнға қарағанда 22% жеңіл.

- Тексеру стандарты: ASME BPVC Бөлім VIII Бөлім.2

- Ra 3,2 мкм айна бұрылысы (қарапайым фланец Ra 6,3 мкм)

- Әсері: тығыздағыштың қысылуы 18%-ға азаяды, ал герметиканың бұзылу ықтималдығы 90%-ға азаяды.

V. Инженерлік тиімділік айтарлықтай жақсарды және орнату шығындары 47%-ға төмендеді.

Болт саңылауларын дәл анықтау жүйесі

- Әсері: фланецті сәйкестендіру уақыты 45 минуттан **12 минутқа** қысқартылды (жергілікті өлшеу)

- CNC бұрғылау машинасын өңдеу: саңылаулар арасындағы қателік **≤±0,15мм** (ISO 5210 ±0,5мм мүмкіндік береді)

Үшінші тарап тестілері

1, TÜV есебі

2, гидравликалық жарылу сынағы: Көміртекті болат пластина түрі Фланец өлшенген жарылу қысымы ≥PN45

3, SGS химиялық талдау:

- Күкірт пен фосфордың мөлшері: S≤0,005% P≤0,015% (болаттың өте таза бақылауы)

Сонымен не күтіп тұрсыз? Келіңіз және эксклюзивті шешіміңізді алыңыз
