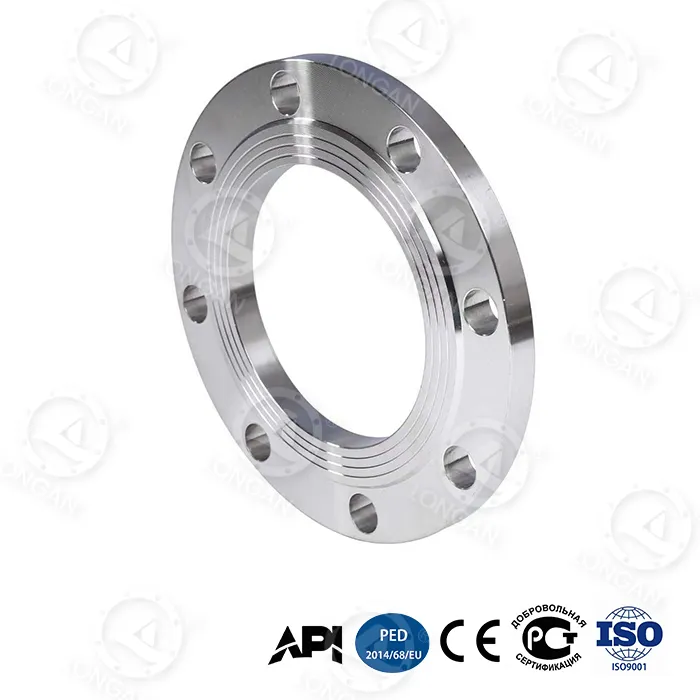

тегіс көтерілген бет фланец

Құбырларды жаңартуда немесе аралас фланец жүйелерінде тығыздағыштың сәйкес келмеуі туралы алаңдамаңыз. Лонганның жалпақ көтерілген бет фланеці толық бетті сыртқы сақинаны сәл көтерілген орталық тығыздау аймағымен біріктіреді, сондықтан сіз құбырларды өзгертпей FF немесе RF тығыздағыштарын пайдалана аласыз. Лонганның жеке Вэньчжоу мекемесінде қатаң сапа бақылауымен жасалған бұл фланец DN300 деңгейінде 42МПа жарылу қысымына (ұлттық стандарттан 280% жоғары) және кәдімгі фланецтерге қарағанда 65% жоғары иілуге ​​төзімділікке қол жеткізу үшін градиентті сөндірілген жоғары көміртекті болат пен бионикалық бал өзегін пайдаланады. API 6A PSL 3G сертификатталған.

Өнімнің маңызды сәттері

● Гибридті тығыздағыш бет дизайны:Бұл тегіс көтерілген бет фланецінің ең ерекше ерекшелігі. Тығыздау бетінің орталық аймағы сәл көтерілген (RF-ге ұқсас), бірақ сыртқы аймағы болт саңылауларына дейін созылады (FF-ге ұқсас). Артықшылықтары мыналарды қамтиды:1.Жылдам орнату үшін тығыздағышты автоматты орталықтандыру;2.Дәстүрлі РЖ жиектерінің шамадан тыс жүктелуін болдырмай, тығыздағыш контактінің кернеуінің біркелкі таралуы;3.Толық бетті тығыздағыштармен де, жоғары бетті тығыздағыштармен де үйлесімді, орнында икемді ауыстыруды қамтамасыз етеді.

● Иілу беріктігін 65% арттыру:Бионикалық ұяшық құрылымы фланецті жеңілірек және қаттырақ етеді, әсіресе құбырдың иілу сәттеріне төтеп беруге жарамды.

● Өте жоғары қысымды мойынтірек:DN300 42МПа жарылыс қысымы дәстүрлі фланецтерден (≤15МПа) 2,8 есе жоғары. 35 МПа-да 20 000 циклды құрайтын циклдік шаршау мерзімі салалық стандарттардан әлдеқайда асып түседі.

● Қоршаған ортаға төтенше төзімділік:-70°C соққы энергиясы 89Дж, 5000м терең теңіздегі коррозия жылдамдығы 0,03мм/жыл, 120м/с құм мен шаңның ысыру ≤8μm.

● Интеллектуалды қауіпсіздік:Нано-цирконияның тозу индикатор қабаты (қалыңдығы <0,1 мм болғанда түс өзгеруі туралы ескерту) + қос конустық болт тесігі (алдын ала жүктеу ≤5%).

Өнім процестері

● Тығыздау бетін өңдеу:ASME B16.5 стандартты РЖ өлшемдеріне (150~1500 класы үшін 1,6 мм-ден 6,4 мм-ге дейін) сәйкес көтерілген биіктікте CNC дәлдігімен бұру қолданылады, бірақ көтерілген түбір фланецтің бүкіл бетіне біркелкі ауысады. Бетінің кедір-бұдырлығы Ra ≤3,2μm тығыздағыштың жақсы жанасуын қамтамасыз етеді.

● Градиентті сөндіру:Жоғары көміртекті болат бетінің қаттылығы 45-50 HRC және өзек беріктігі ≥30Дж (-70°C) сұрыпталған құрылымды қалыптастыру үшін бақыланатын салқындатудан өтеді.

● Бал ұясының құрылымы:Ақырғы элементтерді талдау арқылы оңтайландырылған фланец корпусының ішіндегі бионикалық алтыбұрышты тор бірдей салмақта 65% жоғары қаттылықты қамтамасыз етеді.

● Титан қорытпасынан жасалған арматуралық сақина:Ti-6Al-4V сақинасы (шығу күші 1,250 МПа) мойынға кедергі келтіріп, жоғары қысым кезінде мойынның кеңеюіне жол бермейді.

● Сапаны бақылау:100% өлшемді тексеру, 10% магниттік бөлшектерді сынау, бір партияға кездейсоқ жарылыс сынағы. Бақыланатын материал сертификаттары және термиялық өңдеу қисығы берілген.

Қолдану сценарийлері

Тегіс көтерілген бет фланецінің гибридті тығыздағыш беті оны келесі сценарийлер үшін әсіресе қолайлы етеді:

Сценарий	Дәстүрлі фланецтері бар ауырсыну нүктесі	Осы өніммен шешім
Ескі құбырларды жаңарту	Түпнұсқа жүйе FF және RF фланецтерін араластыруы мүмкін, тығыздағыштарды алмастыруға болмайды	Гибридті тығыздағыш беті екі тығыздағыш түріне де үйлесімді, құбырды өзгерту қажет емес
Жоғары қысымды газ ортасы	РЖ фланецті тығыздағыштар қысым пульсациясының әсерінен шығып кетуі мүмкін	Сыртқы тегіс аймақ тығыздағыштың жылжуына жол бермей, қосымша қолдауды қамтамасыз етеді
Үлкен диаметрлі төмен қысымды құбырлар	FF фланецтері толық өлшемді тығыздағыштарды, жоғары бағаны қажет етеді	Көтерілген бөлік қосалқы бөлшектердің қорын азайта отырып, стандартты RF тығыздағыштарын пайдалануға мүмкіндік береді
Терең теңіз / полярлық орталар	Термиялық циклден кейін бір тығыздағыш беті ағып кетеді	Екі аймақты тығыздау (көтерілген + тегіс) артық тығыздау жолдарын қамтамасыз етеді

Арнайы қолдану салаларына мыналар жатады:

● Сланецті газды жару сорғысының шығатын құбырлары(35-70МПа пульсирленген қысым)
● Терең теңіздегі бұрғылау платформасының ұңғыма сағасының қосылымдары(5000 м су тереңдігі)
● СТГ қабылдау терминалдары(-70°C төмен температура)
● Теңіздегі шыршаның қышқылдық ортасы құбырлары(H₂S/CO₂)

Сатудан кейінгі қызмет көрсету

● Тегін үлгілер:Халықаралық сатып алушылар орнатуды сынау және тығыздауды тексеру үшін бір тегін үлгіге (үлгі ақысы қайтарылады, жүк жинау) өтініш бере алады.

● Орнату бойынша нұсқаулық:Қытай/ағылшын тіліндегі орнату нұсқаулығы, соның ішінде әртүрлі тығыздағыш материалдарының (графит, спиральды орама, PTFE) айналу моментінің мәндері берілген. Қашықтан бейне нұсқаулығы бар.

● Техникалық кеңес беру:Инженерлік топ таңдау және тығыздағышты сәйкестендіру сұрақтарына 4 сағат ішінде жауап береді.

● Сапаны қадағалау:Әрбір фланецтің бірегей идентификаторы бар және сынақ есептерін ресми веб-сайтта тексеруге болады.

● Кепілдік:18 ай, өндірістік ақауларды тегін ауыстыру.

● Үшінші тарап тестілері:Сұраныс бойынша SGS/BV орнында қысым сынағы ұйымдастырылуы мүмкін.

Неліктен Лонганды таңдау керек

1. Бірегей тығыздағыш бет дизайны:Нарықтағы фланецтердің көпшілігі таза FF немесе таза RF болып табылады. Біздің жалпақ көтерілген бет фланеціміз тығыздағыш түрін өзгертпестен, FF кернеуінің біркелкілігін де, RF тығыздауының сенімділігін де алуға мүмкіндік береді. Бұл әсіресе бастапқы құбыр FF немесе RF болуы мүмкін қайта жөндеу жобалары үшін қолайлы – бұл өнім екеуімен де үйлесімді.

2. Толық өмірлік цикл құнының артықшылығы:30 жылдық жалпы құны бар болғаны 6200 долларды құрайды, бұл дәстүрлі фланецтермен салыстырғанда 66% үнемдейді 18 500 доллар. Бір реттік ауыстыру уақыты 2,5 сағат (дәстүрлі 8 сағат), жылдық техникалық қызмет көрсету жиілігі 0,7 есе (дәстүрлі 3,2 есе).

3. Толық сертификаттау:API 6A PSL 3G, H₂S және CO₂ газ тасымалдағыштары бар ультра жоғары қысымды сценарийлер үшін қолайлы.

4. Тексерілетін нақты деректер:Барлық өнімділік көрсеткіштері тұтынушы куәландыратын сайтта тестілеу үшін қол жетімді. Тегін үлгілер беріледі.

5. Жылдам жауап:Стандартты заттар 3 күн ішінде, тапсырыс бойынша тауарлар 15-30 күн ішінде жеткізіледі.

Түйіндеме: Лонганның жалпақ көтерілген бет фланеці гибридті тығыздағыш беті дизайнымен тығыздағыш үйлесімділігінде, кернеуді бөлуде және жоғары қысымды тығыздауда дәстүрлі фланецтердің ауырсыну нүктелерін шешеді. Бионикалық бал құрылымымен, градиентті сөндірумен және титан қорытпасынан жасалған арматуралық сақинамен үйлескенде оның иілу күші, жарылу қысымы және шаршау мерзімі айтарлықтай жақсарды. API 6A PSL 3G сертификаты және 30 жылдық толық өмірлік цикл құнының 66%-ға төмендеуі оны тақтатас газы, терең теңіз инженериясы және күрделі құбыр жүйелері үшін тамаша таңдау жасайды. Тегін үлгілер мен кәсіби тығыздау шешімдерін алу үшін талаптарыңызды жіберіңіз.

Жиі қойылатын сұрақтар

С: Тегіс көтерілген бет фланеці бар РЖ фланецін алмастыра ала ма?
A: Иә. Қысым көрсеткіші мен өлшемі сәйкес келгенше, ол РЖ фланецін тікелей алмастыра алады, ал түпнұсқа радиожиілік тығыздағышты пайдалануды жалғастыра алады. Егер түйісетін фланец FF болса, толық бетті тығыздағыш қажет, бірақ бұл өнімнің тегіс аумағы толық үйлесімді болу үшін жеткілікті үлкен.

С: Бұл гибридті тығыздағыш беті арнайы тығыздағыштарды қажет ете ме?
A: Жоқ. Сіз стандартты ASME B16.21 RF тығыздағыштарын (мысалы, ішкі сақинасы бар спиральді) немесе FF тығыздағыштарын (толық бетті графит тығыздағыштары) пайдалануды жалғастыра аласыз. Біздің сынақтарымыз көрсеткендей, осы фланецтегі тығыздағыштың екі түрінің де тығыздау өнімділігі дәстүрлі бір тығыздауыш беттерінен жоғары.

С: 35МПа пульсирленген қысым астында болттар боса ма?
A: Бұл өнім қос конустық болт саңылауларын пайдаланады. 35МПа тербеліс кезінде алдын ала жүктеменің әлсіреуі ≤5%, ал дәстүрлі дөңгелек саңылаулар ≥20% төмендейді. Гидравликалық крутящий кілтті үш қадаммен крест үлгісінде пайдалану ұсынылады. Біз айналу моментін есептеу кестесін бере аламыз.

С: Тот баспайтын болат сияқты әртүрлі материалдарды беруге бола ма?
A: Иә. Бұл өнімге арналған стандартты материал градиентті сөндірілген жоғары көміртекті болат болып табылады, бірақ сұраныс бойынша 316L, дуплексті баспайтын болат және т.б. да ұсынылуы мүмкін. Дәл осындай бал құрылымы және титан қорытпасының арматуралық сақинасы тот баспайтын болаттан да қолданылады.

С: Сіздің мәлімделген 42МПа жарылу қысымын қалай тексере аламыз?
A: Біз тұтынушыларды фабрикамыздағы жарылыс сынақтарының куәсі болуға шақырамыз. Тұрақты қор өнімдері әр тоқсан сайын кездейсоқ іріктеледі және сынақ есептері біздің веб-сайтта сақталады. Сіз сондай-ақ үлгі бойынша бөлек сынақты сұрай аласыз; құнын біз көтереміз (үлгіні қайтару керек).
