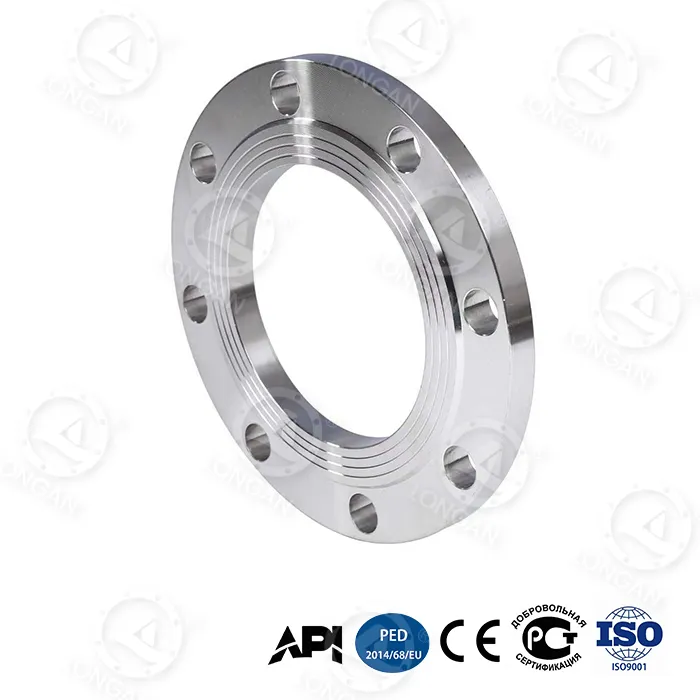

Жылжымалы типтегі фланец ретінде фланецтегі жалпақ сырғанау орнату кезінде құбырға екі филе дәнекерлеуімен қосылады: біреуі фланецтің артқы жағында және екіншісі құбыр тесігінің ішінде. Дәнекерленген мойынның дәстүрлі фланецтерімен салыстырғанда, бұл дизайн келесі маңызды артықшылықтарға ие:
1.Орнату қиындығы төмен:Құбырларды дәл реттеу талап етілмейді, бұл белгілі бір орнату қателеріне жол береді және құрылыс орнындағы құрылыс талаптарын азайтады.
2.Ыңғайлы дәнекерлеу операциясы:Толық енетін түйіспелі дәнекерлеуге қарағанда, филе дәнекерлеулерін орындау оңай, әсіресе алаңдағы шектеулі кеңістіктер үшін қолайлы.
3.Жылдам ауыстыру жылдамдығы:Бір реттік ауыстыру уақыты дәстүрлі фланецтер үшін 8 сағаттан 2,5 сағатқа дейін қысқарады, бұл техникалық қызмет көрсету үшін құбыр жүйесінің тоқтап қалу уақытын тиімді азайтады.
Бұл сырғанайтын құрылым Лонганның бірегей бионикалық бал ұясының жеңіл дизайнымен біріктіріліп, фланецтің жалпы салмағын одан әрі азайтады және орнату тиімділігін арттырады.
| Өнімділік көрсеткіші | Дәстүрлі соғылған болат фланец | фланецтегі жалпақ сырғанау | Жақсарту |
|---|---|---|---|
| Жарылыс қысымы (DN300) | ≤15МПа | 42МПа | ↑180% |
| Циклдік шаршау мерзімі (35МПа) | Қол жеткізу мүмкін емес | 20 000 цикл | — |
| Осьтік деформация (35МПа) | 1,8 мм | 0,6 мм | ↓67% |
| Соққы энергиясы -70°C | ≥34J (ұлттық стандарт) | 89Дж | ↑162% |
| 30 жылдық терең теңіз коррозиясының жылдамдығы | шамамен. 0,5 мм/жыл | 0,03 мм/жыл | ↓94% |
Бұл өнім ең жоғары қысымды көтеру және қоршаған ортаға бейімделу бойынша дәстүрлі фланецтерден толығымен асып түседі. Негізгі жетістік фланецтің мойынындағы кіріктірілген титан қорытпасынан жасалған арматуралық сақинада жатыр, 1250МПа дейін аққыштық күші бар, бұл сырғанау фланецтері үшін өте жоғары қысымды қолдану мүмкіндігін тудырады.
Нақты құбыр жүйелерінде термиялық кеңею/таралу және іргетастың отыруы сияқты факторлар жиі фланец бетінің сәйкессіздігін тудырады. 15° құбыр желісінің сәйкессіздігі бар эксцентрлік жүктеме жағдайында дәстүрлі фланецтердің тығыздағыштың ағу жылдамдығы >10⁻³ мбар·л/с құрайды, ал ернемедегі Лонганның жалпақ сырғанауы ≤10⁻⁵ мбар·л/с тығыздағыштың ағу жылдамдығын сақтайды.
Бұл нәтижеге екі құрылымдық инновация қол жеткізеді:
● Радиалды күшейту қабырғасының дизайны:Фланецтің артқы жағына қосылған радиалды арматура қабырғалары жергілікті кернеу концентрациясын 48%-ға төмендетеді, бұл жүктемесіз жағдайларда кернеудің таралуын біркелкі етеді.
● Қаттылығы жоғары ұяшық құрылымы:Бионикалық ұяшық өзек қабаты фланец бетінің деформациясына қарсы тұрып, тамаша иілу қаттылығын қамтамасыз етеді.
Сонымен қатар, ISO 10816-3 стандартының 50-200 Гц жиілік диапазонының діріл сынағы кезінде амплитуданың әлсіреу жылдамдығы 92% жетеді, бұл жоғары қысымды пульсация жағдайында болттың алдын ала жүктелуін әлсірету мәселесін тиімді шешеді.
фланецтегі тегіс сырғанау пайдаланушыларға ықтимал мәселелерді ерте анықтауға көмектесетін екі интеллектуалды технологияны біріктіреді:
● Нано-циркония тозу индикатор қабаты:Бұл материал тығыздағыш бетіне ендірілген. Қалыңдығы 0,1 мм-ден аз болса, көрінетін түс өзгеруі ескерту береді, бұл тығыздау күйін кәсіби жабдықсыз бағалауға мүмкіндік береді.
● Екі конустық болт тесігінің алдын ала жүктелуін құлыптау:35МПа қысымның ауытқуы кезінде дәстүрлі құрылымдардың алдын ала жүктеменің әлсіреуі ≥20% құрайды, бұл дизайн алдын ала жүктеменің әлсіреуін ≤5% шегінде бақылап, ұзақ мерзімді қосылым сенімділігін қамтамасыз етеді.
Экстремалды ортаның өнімділігін тексеру (нақты сынақтардан алынған барлық деректер):
● Төмен температураның әсері (-70°C):Шарпи соққы энергиясы 89Дж (ұлттық стандарт ≥34Дж), полярлық құбырлар мен СТГ тасымалдауға жарамды.
● Терең теңіз коррозиясы (5000 метр):ASTM G111-97 стандартына сәйкес, 30 жылдық эквивалентті коррозия жылдамдығы тек 0,03 мм/жыл, терең теңіз инженериясының толық өмірлік циклінің талаптарына жауап береді.
● Құм мен шаңның үйкелісі (120 м/с):ISO 5890:2012 стандартына сәйкес, 10 000 сағат үздіксіз әсер етуден кейін тығыздағыш бетінің зақымдану тереңдігі ≤8μm, шөлді аймақтарға немесе жоғары жылдамдықты құм тиелген желдері бар теңіз платформаларына жарамды.
фланецтегі жалпақ сырғанау ASME B16.5 стандартына сәйкес жасалған, қысым көрсеткіштері 150-ден 1500-сыныпқа дейін және өлшем диапазоны NPS 1/2 дюймден 24 дюймге дейін. Материал градиентті сөндірілген жоғары көміртекті болат болып табылады, ол радиалды арматура қабырғасының дизайнымен және кіріктірілген титан қорытпасынан жасалған арматуралық сақинамен біріктірілген.
ASME B16.5 спецификациясына сәйкес, 150-сынып пен 300-сынып фланецтері үшін қалыңдық өлшемі көтерілген бет биіктігін қамтымайды. Бұл өнім толық бетті (FF) нығыздайтын бет дизайнын қабылдайды және оны толық бетті тығыздағышпен пайдалану керек. Толық бетті фланецті көтерілген беттік фланецке тікелей бұрандатпау керек екенін ескеру маңызды; оны толық бетті тығыздағышпен немесе адаптермен ауыстыру керек.
● Градиентпен сөндірілген жоғары көміртекті болат:Фланецтердің дәстүрлі толық сөндірілуі бет пен өзек арасындағы қаттылықтың шамадан тыс айырмашылығына әкеледі, крекингке бейім. Градиентті сөндіру технологиясы қыздыру және салқындату жылдамдығын дәл басқарып, қаттылықтың сырттан ішке қарай бірте-бірте таралуын жасайды – тозуға төзімділік үшін жоғары бет қаттылығы, соққыға төзімділік үшін жоғары өзек қаттылығы. Бұл фланецке -70°C температурада 89Дж соққы беріктігін сақтауға мүмкіндік береді.
● Бионикалық бал ұясының құрылымы:Ара ұяларының алтыбұрышты геометриясынан шабыт ала отырып, бұл құрылым салмақты арттырмай, иілу қаттылығын айтарлықтай арттырады. Ақырғы элементтерді талдау бұл құрылымның иілу беріктігі бірдей салмақтағы тұтас фланецке қарағанда 65% жоғары екенін тексереді.
● Кірістірілген титан қорытпасынан жасалған арматуралық сақина:Ti-6Al-4V титан қорытпасы сақинасы фланецтің мойнына алдын ала орналастырылған, бұл кернеу концентрациясына ең бейім. Бұл қорытпаның аққыштық шегі 1250 МПа-ға дейін және тығыздығы болаттың 60% ғана. Сақина мойынның пластикалық деформациясын тиімді шектейтін және DN300 фланецтің жарылу қысымын дәстүрлі ≤15МПа-дан 42МПа-ға дейін арттыра отырып, кедергі орнату арқылы негізгі материалға бекітіледі.
Лонганның үйдегі зауыты Вэнчжоудағы Лонгван қаласында орналасқан. Tsingshan Holding Group-тан жоғары сапалы шикізат жеткізуді пайдалана отырып, өзінің соғу, термиялық өңдеу және өңдеу мүмкіндіктерін біріктіре отырып, ол толық өндірістік тізбекті құрады. Фланецтегі әрбір тегіс сырғанақ қадағаланатын материал сертификаттарымен, термиялық өңдеу қисық жазбаларымен, өлшемді тексеру есептерімен және гидростатикалық/пневматикалық сынақ есептерімен бірге келеді.
Сапаны бақылаудың негізгі сәттері:
1.Шикізаттың түсуін тексеру: спектрлік талдау, механикалық қасиет сынамасын алу.
2.Процесті бақылау: термиялық өңдеу пешінің температура қисықтарын нақты уақыт режимінде бақылау, градиентті сөндіру процесінің параметрлерін автоматты түрде жазу.
3.Дайын өнімді тексеру: 100% өлшемді тексеру, 10% магниттік бөлшектерді сынау, жарылу қысымы немесе циклдік шаршау мерзімі үшін партиялық сынама алу.
4.Үшінші тараптың куәгері: SGS, BV немесе басқа агенттіктер куәгерлерді тексеруді тұтынушының сұрауы бойынша ұйымдастыруға болады.
Халықаралық сатып алушылар тапсырыс нөмірі арқылы өндіріс барысын тексере алады және деректерді онлайн сынай алады.
● Таяу Шығыстағы тақтатас газ кен орнын жару станциясы:DN300 класс 1500 фланецтегі жалпақ сырғанақтың 120 жиынтығы қолданылды. 18 ай үздіксіз жұмыс істегеннен кейін тығыздағыштың ағып кетуі байқалмады және техникалық қызмет көрсету жиілігі нөлге тең болды.
● Оңтүстік Қытай теңізіндегі терең теңіз бұрғылау платформасы:Судың тереңдігі 2800 метр. Фланец үрлеудің алдын алу қондырғысын қосу үшін пайдаланылды. 30 айлық коррозияны тексеруден кейін тығыздағыш беті айқын зақым келтірмеді және өлшенген коррозия жылдамдығы жылына 0,028 мм болды.
● Ресейдің Арктикалық табиғи газ құбыры:Қоршаған орта температурасы -55°C, соққыға сынау мәні 82Дж, жобалық дизайн талаптарына сәйкес келеді. 500-ден астам дана жеткізілді.
С: Ол қандай қысым көрсеткіштеріне сәйкес келеді?
A: Фланецтегі бұл жалпақ сырғанау 150-сыныптан 1500-сыныпқа дейінгі қысым көрсеткіштеріне жарамды. Өлшенген деректер DN300 өлшемі 42МПа жарылу қысымында тамаша жұмыс істейтінін көрсетеді, бұл ұлттық стандарт талаптарынан әлдеқайда асып түседі. Ол әсіресе сланец газын жару сорғылары, терең теңіз бұрғылау платформалары, ультра жоғары қысымды табиғи газ тасымалдау құбырлары және полярлық орталар сияқты ультра жоғары қысымды және қатал жағдайларға қолайлы.
С: Мұның дәнекерленген мойын фланецінен негізгі айырмашылығы неде?
A: Жылжымалы фланец орнату талаптары салыстырмалы түрде жеңілдетілген құбырды қосу үшін екі дәнекерленген дәнекерлеуді пайдаланады (біреуі артқы жағында және біреуі саңылау ішінде). Дәнекерлеу мойынының фланеці қатаңырақ туралауды қажет ететін бір толық енетін түйіспелі дәнекерлеуді пайдаланады. Дегенмен, Longan компаниясының сырғанайтын фланецті өнімінде бионикалық бал құрылымы мен кіріктірілген титан қорытпасы арматура сақинасының дизайны арқылы қысымды көтеру өнімділігі дәстүрлі дәнекерленген мойын фланецтерінен кем емес.
С: Температурасы төмен ортада ол қалай жұмыс істейді?
A: Өте төмен температура жағдайында -70°C, өнімнің Charpy соққы энергиясы ≥34J ұлттық стандарт талабынан әлдеқайда жоғары 89Дж жетеді. Бұл градиентті сөндірілген жоғары көміртекті болат материалының төмен температурадағы тамаша беріктігінің арқасында, оны полярлық құбырларды құрастыру және төмен температуралы табиғи газ тасымалдау жүйелері үшін қолайлы етеді.
С: Лонганның жеткізу сыйымдылығы мен теңшеу опциялары қандай?
A: Лонганның ішкі зауыты және өлшемді теңшеуді, жеке таңбалауды және жаппай өндірісті қолдайтын толық өндіріс жүйесі бар. Қатаң сапаны басқару шикізатты таңдаудан бастап дайын өнімді тексеруге дейін жүзеге асырылады. Халықаралық сатып алушылар тегін үлгілерді алу үшін талаптарды жібере алады. Компания Чжэцзян провинциясы, Вэньчжоу қаласы, Лонгван ауданы, Юнсин көшесі, Минчжу жолының № 620 мекен-жайында орналасқан, ол Вэнчжоудың географиялық артықшылықтарын және Циншан Холдинг тобының шикізатпен қамтамасыз етуін толық өндіріс пен жабдықтау жүйесін қалыптастыру үшін пайдаланады.
С: Нақты өнімділікті қалай тексеруге болады?
A: Лонган тұтынушыларды немесе үшінші тарап инспекциялық агенттіктерін зауыттағы өнімділік сынақтарына куә болу үшін қарсы алады. Зауыт 3000 тонна қысымды сынау машинасымен, циклдік шаршауды сынау стендімен, -80°C төмен температурадағы соққы сынағымен және терең теңіздегі жоғары қысымды коррозияны модельдеу камерасымен жабдықталған. Тұтынушылар үлгілердегі жарылу қысымын, циклдік шаршау сынақтарын немесе төтенше орта сынақтарын сұрай алады; сынақ есептерін CNAS біліктілігі бар ішкі зертхана шығарады.
