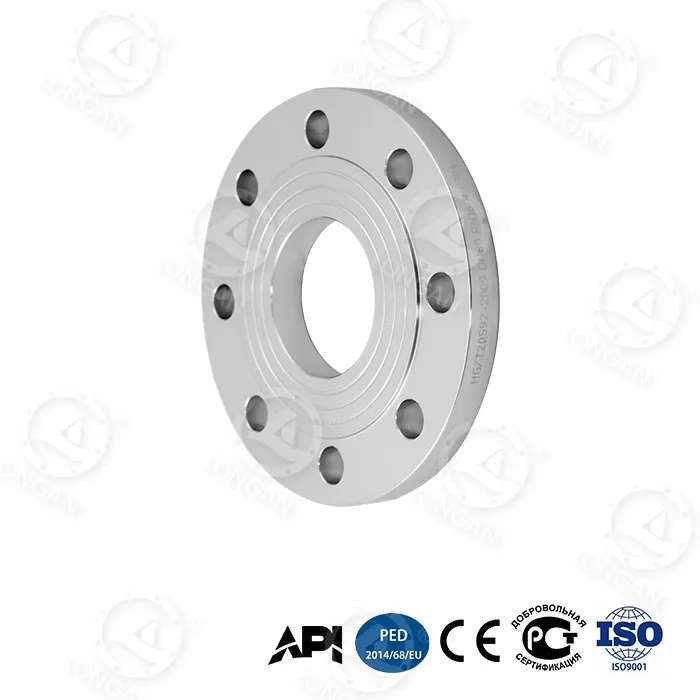

Тегіс дәнекерлеу көтерілген бет фланеці

Инженерлік құндылық презентациясы

Параметрлер индексі

Бетінің кедір-бұдырлығы Ra ≤ 3,2μm (нығыздау бетін өңдеу)

Көміртекті болаттан жасалған фланецтің салмағын үнемдеу мойын фланецінен 35% жеңіл (DN300 салыстыру)

Шаршау мерзімі ＞10 000 қысым циклі (MSS SP-44)

Коррозияға төзімділік ≥3мм (химиялық бейімделген нұсқасы)

Өнімнің негізгі артықшылықтары

1. Толық жүйе үйлесімділігі

Тегіс дәнекерлеуге арналған жоғары бет фланецтерінің халықаралық стандарттары:

ASME B16.5 (Америка стандарты) | PN сериясы (DIN) | JIS 10K/20K (Жапон стандарты)

Диаметр диапазоны: DN15~DN600 (1/2"~24")

Жаһандық жобалар үшін үздіксіз ауыстыру

2. Орнату тиімділігі

Дәнекерленген қосылыстың жіңішкеру дизайны: ойық бұрышы 37,5°±2,5° (VS 45° дәстүрлі фланец)

Болт саңылауларына төзімділік: ±1мм (ISO 5210)

Құбырды қондыру жылдамдығы 40%-ға артты

3. Тығыздау сенімділігі

Тегіс дәнекерленген көтерілген фланецтің биіктігі: 3,2 мм (1/8 дюйм) стандарты (ASME B16.5)

Тығыздағыштың істен шығу ықтималдығы: <0,01% (бірдей сортты тығыздағыштармен)

Жоғары қысым жағдайында нөлдік ағып кету кепілдігі

4. Қысымды көтеру қабілеті

Класс 150: 38°C температурада 19,6 барға дейін

Класс 300: 38°C температурада 51,1 барға дейін

Төмен температураға бейімділік: -196°C және +538°C (ASTM A105 материалы)

Энергетика/химия өнеркәсібіндегі төтенше жағдайларды қамту

Шешімді алу үшін сұрауды бастаңыз!
