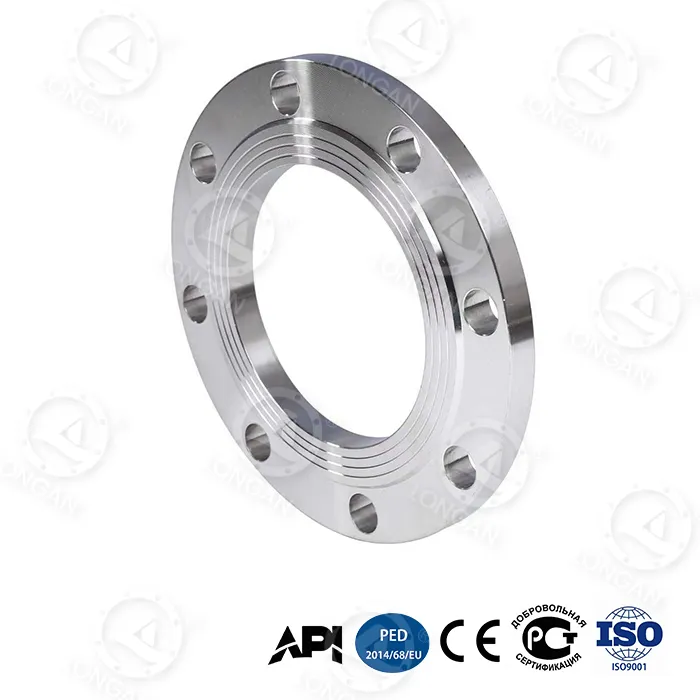

Тот баспайтын болаттан жасалған жалпақ фланец толық бетті (FF) тығыздағыш бетінің дизайнын қабылдайды және ASME B16.5 стандарттарына сәйкес қатаң түрде жасалған, қысым көрсеткіштері 150-ден 1500-сыныпқа дейін және өлшем диапазоны NPS 1/2 дюймден 24 дюймге дейін. Бұл өнім тот баспайтын болаттың тамаша коррозияға төзімділігін Лонганның үш бірегей негізгі технологиясымен біріктіреді және теңіз суы, қышқыл газ және коррозиялық сынғыш сұйықтықтар сияқты қатал орталарға өте қолайлы. Дәстүрлі тот баспайтын болаттан жасалған фланецтермен салыстырғанда, бұл өнім тот баспайтын болаттан жасалған коррозияға төзімділігін сақтай отырып, иілу беріктігінің 65% және жарылу қысымының 180% жоғарылауына ие.
1. Қолдану өрістері және салалық жағдайлар
Өнім әсіресе келесі коррозиялық ультра жоғары қысым сценарийлері үшін қолайлы:
● Теңіз бұрғылау платформасының құбыр жүйелері:Теңіз суының коррозиясы + жоғары қысымды мұнай және газ, 30 жылдық эквивалентті коррозия жылдамдығы 0,03 мм/жыл.
● Теңіз суын айдау құбырлары:Тұзды ортаның ұзақ уақыт әсер етуі, тығыздауға жоғары сенімділік талаптары, ағып кету жылдамдығы ≤10⁻⁵.
● Сланецті газды жаруға арналған сорғы құбырлары:Коррозиялық сынғыш сұйықтық ортасы, циклдік шаршау мерзімі 20 000 цикл (35 МПа кезінде).
● Терең теңіздегі жарқырауды болдырмайтын қондырғылар:5000м су тереңдігі, 50МПа сыртқы гидростатикалық қысым, ішкі газ ортасы, API 6A PSL 3G сертификаты бар.
● Теңіз мұнай кәсіпшілігінің шырша жүйелері:Құрамында H₂S және CO₂ бар қышқыл орталар, тамаша материалдың коррозияға төзімділігі.
Өкілдік жағдайлар:
- Таяу Шығыстағы теңіз мұнай кен орны: DN300 класы 900 тот баспайтын болаттан жасалған фланецтердің 150 жиынтығы қолданылды. 24 ай жұмыс істегеннен кейін тығыздағыш беттерде коррозия белгілері байқалмады.
- Оңтүстік Қытай теңізіндегі терең теңіз газ кен орны: Судың тереңдігі 2500 м, 18 ай бойы пайдаланылған, өлшенген коррозия жылдамдығы 0,028 мм/жыл.
тот баспайтын болаттан жасалған жалпақ фланец әсіресе коррозиялық ортада жақсы жұмыс істейді. 5000 м тереңдіктегі ортаны имитациялайтын ASTM G111-97 стандартты сынақта 30 жылдық эквивалентті коррозия жылдамдығы бар болғаны 0,03 мм/жыл, бұл қарапайым көміртекті болаттан жасалған фланецтерден әлдеқайда жоғары (шамамен 0,5 мм/жыл). Градиент сөндірілген жоғары көміртекті болат материалы жоғары беріктігін сақтай отырып, оңтайландырылған материал құрамы мен термиялық өңдеу процестері арқылы теңіз суының коррозияға тамаша төзімділігіне қол жеткізеді. Арнайы өнімділік келесідей:
● Теңіз суына батырылған коррозия жылдамдығы:Жылына 0,03 мм (30 жылдық баламасы), теңіз платформалары үшін 30 жылдық техникалық қызмет көрсетуді қажет етпейтін талапқа сай.
● Стресстік коррозияға төзімділік:Градиентті сөндіру процесі материалдағы ішкі қалдық кернеуді жояды, СКҚ қаупін азайтады.
● Қышқыл ортаға төзімділік:API 6A PSL 3G газ тасымалдаушы сынағынан өткен, H₂S және CO₂ бар сұйық орталарды жару үшін қолайлы.
Бұл тот баспайтын болаттан жасалған жалпақ фланец қысымды көтеруде айтарлықтай жақсартуларға қол жеткізді. Негізгі технологиялық инновация фланец мойынындағы кіріктірілген титан қорытпасынан жасалған арматура сақинасында жатыр, аққыштық күші 1250 МПа, ультра жоғары қысымды сценарийлерде тот баспайтын болаттан жасалған материалдарды қолданудың жаңа жолын ашады.
Өлшенген деректер келесідей:
●Циклдік шаршау мерзімі: Дәстүрлі фланец 25МПа-да 5000 циклге төтеп бере алады, ал Longan өнімі 35МПа-да 20000 циклге төтеп бере алады, бұл 300% өсу.
●Осьтік деформация (35МПа): Фланецтің дәстүрлі деформациясы 1,8 мм, ал Лонган өнімі небәрі 0,6 мм, 67% қысқарту.
● Жарылыс қысымы (DN300): Longan өнімі 42МПа жетеді, ал дәстүрлі фланец ≤15МПа, бұл 180% жақсарту.
Титан қорытпасының арматуралық сақинасы тот баспайтын болаттан жасалған субстратқа кедергі келтіру арқылы бекітіледі, циклдік қысымның әсерінен мойынның пластмассасының жиналуын тиімді шектейді, тот баспайтын болаттан жасалған фланецтерге бұрын тек легирленген болатпен ғана қол жеткізуге болатын ультра жоғары қысымға төтеп беруге мүмкіндік береді.
4. Жүктемеден тыс тығыздау және дірілді басуНақты құбыр жүйелерінде орнату қателері немесе термиялық деформация жиі фланец бетінің сәйкес келмеуіне әкеледі. 15° құбыр желісінің сәйкессіздігі бар эксцентрлік жүктеме жағдайында дәстүрлі фланецтердің тығыздағыштың ағу жылдамдығы >10⁻³ мбар·л/с құрайды, ал Лонганның тот баспайтын болаттан жасалған жалпақ фланеці ≤10⁻⁵ мбар·л/с тығыздағыштың ағып кету жылдамдығын сақтайды.
Құрылымдық инновациялар:
● Радиалды күшейту қабырғасының дизайны:Фланецтің артқы жағына қосылған радиалды арматура қабырғалары жергілікті кернеу концентрациясын 48%-ға төмендетеді, бұл жүктемесіз жағдайларда кернеудің таралуын біркелкі етеді.
● Қаттылығы жоғары ұяшық құрылымы:Бионикалық ұяшық өзек қабаты фланец бетінің деформациясына қарсы тұрып, тамаша иілу қаттылығын қамтамасыз етеді.
Діріл сынағының нәтижелері: ISO 10816-3 стандартының 50-200 Гц жиілік диапазонының діріл сынағы кезінде амплитуданың әлсіреу жылдамдығы 92% жетеді, бұл жоғары қысымды пульсация жағдайында болтты босату мәселесін тиімді шешеді.
5.Интеллектуалды ескерту және төтенше ортаға бейімделуИнтеллектуалды ескерту технологиясы:
● Нано-циркония тозу индикатор қабаты:Бұл материал тығыздағыш бетіне ендірілген. Қалыңдығы 0,1 мм-ден аз болса, көрінетін түс өзгеруі ескерту береді, бұл тығыздау күйін кәсіби жабдықсыз бағалауға мүмкіндік береді.
● Екі конустық болт тесігінің дизайны:35МПа қысымның ауытқуы астында алдын ала жүктеменің әлсіреуі ≤5% (дәстүрлі құрылым ≥20%) шегінде бақыланады, бұл ұзақ мерзімді қосылым сенімділігін қамтамасыз етеді.
Экстремалды орта сынақтарының нәтижелері (барлығы нақты өлшемдерден):
| Қоршаған ортаның жағдайы | Өлшенген деректер | Сынақ стандарты |
|---|---|---|
| Төмен температура әсері (-70°C) | Charpy соққы энергиясы 89Дж (ұлттық стандарт ≥34Дж) | GB/T 229-2020 |
| Терең теңіз коррозиясы (5000м) | 30 жылдық эквивалентті коррозия жылдамдығы 0,03 мм/жыл | ASTM G111-97 |
| Құм мен шаңның тозуы (120 м/с) | Тығыздау бетінің зақымдану тереңдігі ≤8μm (10 000 сағат) | ISO 5890: 2012 |
Бұл деректер өнімнің полярлық төмен температураларда, терең теңіздегі жоғары қысымды жоғары тұзды тұманды орталарда және жоғары жылдамдықты құм толтырылған шөлді орталарда ұзақ уақыт бойы тұрақты жұмыс істей алатынын көрсетеді.
Longan тот баспайтын болаттан жасалған жалпақ фланецтің жоғары өнімділігін қамтамасыз ету үшін келесі үш технологиялық инновацияны қабылдайды:
● Градиентпен сөндірілген жоғары көміртекті болат:Қыздыру және салқындату жылдамдығын дәл бақылай отырып, коррозияға төзімділікті оңтайландыра отырып, дәстүрлі толық сөндірудің крекинг қаупін болдырмай, қаттылығы жоғары беттен жоғары қаттылық өзекке дейін біртіндеп қаттылықтың таралуы қалыптасады.
● Бионикалық бал ұясының құрылымы:Ара ұяларының алтыбұрышты геометриясынан шабыт ала отырып, соңғы элементтерді талдау иілу күші бірдей салмақтағы қатты фланецке қарағанда 65% жоғары екенін растайды.
● Кірістірілген титан қорытпасынан жасалған арматуралық сақина:Ти-6Ал-4В сақинасы аққыштық шегі 1250МПа және тығыздығы тек 60% болат. Сақина мойынның пластикалық деформациясын тиімді шектей отырып, тот баспайтын болаттан жасалған субстратқа кедергі орнату арқылы бекітіледі.
Бұған қоса, әртүрлі коррозиялық орта талаптарын қанағаттандыру үшін материал таңдау үшін 304, 316, 316L және дуплексті баспайтын болат сияқты әртүрлі сорттар бар.
2.Сапаны қамтамасыз ету және теңшеу қызметтеріЛонганның үйдегі зауыты Вэнчжоудағы Лонгван қаласында орналасқан. Tsingshan Holding Group компаниясының тот баспайтын болаттан жасалған шикізат артықшылығын пайдалана отырып, өзінің соғу, термиялық өңдеу және өңдеу мүмкіндіктерін біріктіре отырып, ол толық өндірістік тізбекті құрады. Әрбір тот баспайтын болаттан жасалған жалпақ фланец қадағаланатын материал сертификаттарымен (соның ішінде химиялық құрамы мен механикалық қасиеттері), термиялық өңдеу қисығы жазбаларымен, өлшемді тексеру есептерімен және гидростатикалық/пневматикалық сынақ есептерімен келеді.
Сапаны бақылаудың негізгі сәттері:
●Шикізаттың түсуін тексеру: спектрлік талдау, түйіршік аралық коррозияға сынау, механикалық сынамаларды алу.
●Процесті бақылау: термиялық өңдеу пешінің температура қисықтарын нақты уақыт режимінде бақылау, градиентті сөндіру параметрлерін автоматты түрде жазу.
●Дайын өнімді тексеру: 100% өлшемді тексеру, 10% магниттік бөлшектерді сынау немесе пенетрантты сынау, жарылу қысымы үшін партиялық сынама алу.
●Үшінші тараптың куәгері: SGS, BV немесе басқа агенттіктердің куәгерлерді тексеруін сұрау бойынша ұйымдастыруға болады.
Теңшеу опциялары:
●Тот баспайтын болаттан жасалған әртүрлі сорттар (304, 316, 316L, 2205, т.б.)
●Стандартты емес өлшемдер және арнайы қысым көрсеткіштері
●Жеке таңбалау (лазерлік таңбалау, тапсырыс бойынша орау)
●Икемді ең аз тапсырыс саны - бір дана ең аз тапсырыс
Longan тот баспайтын болаттан жасалған жалпақ фланецке арналған кешенді техникалық қызметтерді ұсынады, ол таңдау бойынша кеңес беруден сатылымнан кейінгі қолдауға дейінгі бүкіл процесті қамтиды:
● Таңдау және дизайнды қолдау:Кәсіби инженерлік топ тұтынушының жұмыс қысымына, баспа материалының коррозиясына, температура диапазонына және орнату жағдайларына негізделген фланец қысымының рейтингісі, материал дәрежесі және тығыздағыш бетінің түрі үшін оңтайландырылған таңдау ұсыныстарын ұсына алады. Стандартты емес өлшемдер немесе арнайы жұмыс жағдайлары үшін соңғы элементтерді талдау (FEA) есептері ұсынылуы мүмкін.
● Үлгі және сынақ қызметтері:Халықаралық сатып алушылар тегін үлгілерге өтініш бере алады (үлгі ақысы қайтарылады, жүкті сатып алушы көтереді). Лонганның зауыты 3000 тонна қысымды сынау машинасымен, циклдік шаршауды сынау стендімен, -80 ° C төмен температурадағы соққы сынағымен және терең теңіздегі жоғары қысымды коррозияны модельдеу камерасымен жабдықталған. Тұтынушылар жұмыс орнында қысым сынақтарын, циклдік шаршау сынақтарын немесе төтенше орта сынақтарын көре алады. Сынақ есептерін CNAS біліктілігі бар ішкі зертхана шығарады.
● Үшінші тарап тестілерін үйлестіру:Тұтынушының сұрауы бойынша SGS, BV және TÜV сияқты халықаралық деңгейде мойындалған агенттіктер өнімнің өнімділігін тексеруге, соның ішінде химиялық құрамды талдауға, механикалық қасиетке сынауға, бұзбайтын сынаққа (MT/PT/UT) және қысымды сынауға тапсырыс бере алады. Сынақ хаттамалары тауарлармен бірге жеткізіледі.
● Орнату және техникалық қызмет көрсету бойынша нұсқаулық:Қытай және ағылшын тілдеріндегі орнату және техникалық қызмет көрсету нұсқаулығы (PDF) қамтамасыз етілген, оның ішінде тығыздағышты таңдау, болтты алдын ала жүктеу моментінің кестелері, қос конустық болт саңылауларын қатайту қадамдары және тұрақты тексеру нүктелері. Жаппай сатып алатын тұтынушылар үшін сайтта орнату бойынша оқыту немесе бейне нұсқаулары ұсынылуы мүмкін.
● Сатудан кейінгі сапаны қадағалау:Әрбір фланецтің бірегей сериялық нөмірі бар. Longan веб-сайтындағы тапсырыстарды сұрау жүйесі арқылы материал сертификаттарын, термиялық өңдеу қисықтарын, өлшемді тексеру есептерін және сынақ жазбаларын онлайн режимінде бақылауға болады. Өнімнің кепілдік мерзімі 18 ай (жіберілген күннен бастап). Кепілдік мерзімі ішінде өндірістік ақаулардан туындаған ағып кету немесе зақымдану үшін Longan тегін ауыстыруды қамтамасыз етеді.
● Жылдам әрекет ету механизмі:Техникалық сұрауларға 4 сағат ішінде жауап беріледі, ал сапа мәселелері бойынша алдын ала өңдеу жоспарлары 24 сағат ішінде беріледі. Стандартты жинақталған заттар 3 жұмыс күні ішінде жөнелтіледі, ал тапсырыстық элементтердің жеткізілу уақыты 15-30 күн.
Халықаралық сатып алушылар өндірістік топтан тегін үлгілер мен кәсіби техникалық кеңес алу үшін Longan компаниясының сату тобына техникалық талаптарды жібере алады.
С: Теңіз суы ортасындағы коррозияға төзімділік мерзімі қандай?
A: ASTM G111-97 стандартының жеделдетілген коррозия сынағы бойынша 30 жылдық эквивалентті коррозия жылдамдығы жылына небәрі 0,03 мм. Осы жылдамдыққа сүйене отырып, фланецтің коррозияға төзімділік мерзімі әдеттегі жобалық қызмет ету мерзімінен (әдетте 20-30 жыл) әлдеқайда асып түседі және теңіз платформалары мен терең теңіз инженериясының толық өмірлік циклінің талаптарына жауап бере алады.
С: Бұл өнімнің кәдімгі тот баспайтын болаттан жасалған фланецтерден айырмашылығы неде?
A: Айырмашылық үш негізгі технологияда жатыр: бионикалық ұяшық құрылымы (иілу беріктігінің 65%-ға артуы), градиентті сөндіру процесі (оңтайландырылған материалды бөлу) және кіріктірілген титан қорытпасының арматуралық сақинасы (шығу күші 1250 МПа). Кәдімгі тот баспайтын болаттан жасалған фланецтердің ультра жоғары қысымды көтеру қабілеті жоқ, ал Longan өнімі 42 МПа жарылу қысымына төтеп бере алады және тақтатас газын жару сорғылары сияқты ультра жоғары қысымды қолданбаларға жауап береді.
С: Ол қандай экстремалды температура жағдайларына жарамды?
A: -70°C өте төмен температура жағдайында Charpy соққы энергиясы ≥34J ұлттық стандарт талабынан әлдеқайда жоғары 89Дж жетеді. Бұл градиентті сөндіру процесі арқылы материалдың төмен температурадағы қаттылығын оңтайландырудың арқасында, оны полярлық құбырлар және СТГ тасымалдау сияқты төмен температуралы қатал орталарға қолайлы етеді. Сонымен қатар, жоғары температура жағдайында (мысалы, 200 ° C) градиентті сөндіретін материал әлі де жоғары беріктікті сақтайды.
С: Лонган тот баспайтын болаттан жасалған әртүрлі сорттардың өнімін бере ала ма?
A: Иә. Лонган өз зауытындағы толық өндіріс жүйесіне сүйенеді және баспайтын болаттан жасалған әртүрлі материалдарды (304, 316, 316L, 2205 дуплексті баспайтын болат және т.б.) тапсырыс бойынша өндіруді қолдайды. Халықаралық сатып алушылар өндірістік командадан тегін үлгілер мен кәсіби кеңес алу үшін нақты техникалық талаптарды жібере алады. Компания Чжэцзян провинциясы, Вэньчжоу қаласы, Лонгван ауданы, Юнсин көшесі, № 620 Минчжу жолында орналасқан. Шикізатпен қамтамасыз ету толық өндіріс пен жабдықтау жүйесін құрайтын Цингшан Холдинг тобына сүйенеді.
С: Өнімнің коррозияға төзімділігін қалай тексеруге болады?
A: Лонган ASTM G111-97 стандартына сәйкес тұтынушылар үшін терең теңіздегі коррозияны модельдеу сынақтарын ұсына алады немесе тұтынушы сұрауы бойынша түйіршікаралық коррозияға сынақтар, тұзды бүрку сынақтары және т.б. үшін үшінші тарап зертханаларына тапсырыс бере алады. Сынақ есептері өніммен бірге беріледі, сонымен қатар тұтынушылар зауыттағы сынақ процесіне куә бола алады.
Түйіндеме:Лонганның тот баспайтын болаттан жасалған жалпақ фланеці тот баспайтын болаттың коррозияға төзімділік артықшылықтарын үш негізгі технологиямен біріктіреді: бионикалық бал құрылымы, градиентті сөндіру процесі және кіріктірілген титан қорытпасының арматуралық сақинасы. Ол экстремалды коррозиялық ортада және ультра жоғары қысымды жұмыс жағдайында тамаша жұмыс істейді. Ол API 6A PSL 3G сертификаттауынан өтті және теңіздегі мұнай-газ инженериясы, терең теңіз бұрғылау және коррозияға ұшырайтын өте жоғары қысымды құбырлар үшін тамаша фланец таңдауы болып табылады. Тегін үлгілер мен кәсіби баға ұсыныстарын алу үшін талаптарыңызды жіберіңіз.
