Бұрандалы фланец жартылай өткізгішті жоғары тазалық желілеріне қалай қызмет етеді?

Жартылай өткізгіштерді шығаратын қондырғыда өндіріс процесінде қолданылатын газдар мен химиялық заттардың тазалығы триллионға шаққандағы бөліктермен өлшенеді. Шаңның бір бөлігі, ылғалдың ізі немесе микроскопиялық ағып кету пластинаның бүкіл партиясын бұзуы мүмкін. Бұл өте таза газдар мен химиялық заттарды тасымалдайтын құбыр жүйелері кез келген саладағы ең талапшыл жүйелердің бірі болып табылады. Әрбір құрамдас — әрбір клапан, әрбір фитинг, әрбір фланец — тазалық, материал тазалығы және ағып кетпеу үшін қатаң стандарттарға сай болуы керек. Бұрандалы фланец осы жоғары тазалықтағы желілердегі маңызды компоненттердің бірі болып табылады. Ол өте таза ортаның тұтастығын сақтай отырып, құбырларды, клапандарды және жабдықты қосу құралын қамтамасыз етеді.

Бұрандалы фланецтің жартылай өткізгішті жоғары тазалық желілеріне қалай қызмет ететіні туралы мәселе дизайн, материал және өндіріс дәлдігі мәселесі болып табылады. Фланец коррозияға қарсы тұратын және газдың шығуын азайтатын, әдетте 316L немесе 316L VAR тазалығы жоғары тот баспайтын болаттан жасалуы керек. Ол бөлшектердің адгезиясын болдырмайтын және тазартуға ықпал ететін тегіс, пассивті беткі қабаты болуы керек. Ағып кетпейтін тығыздағышты қамтамасыз ету үшін оны дәл төзімділікпен өңдеу керек. Және оны орнату кезінде ластануды болдырмау үшін мұқият тазалап, орау керек. Бұл мақала материал талаптарын, дизайн ерекшеліктерін, өндіріс процестерін және өнімділікті қамтамасыз ететін сапаны бақылау шараларын қамтитын жартылай өткізгішті жоғары тазалықтағы желілердегі бұрандалы фланецтің рөлін қарастырады. Біз сондай-ақ өзіміздің егжей-тегжейлі сипаттамаларды беремізБұрандалы фланецтерWenzhou Longan Flange Co., Ltd-дегі фабрикамыздан.

Мазмұны

• 1. Бұрандалы фланец дегеніміз не және ол жартылай өткізгіш қондырғыларда қайда қолданылады?
• 2. Тазалығы жоғары газ желілері үшін материалдың тазалығы неге маңызды?
• 3. Беттік әрлеу тазалауға және бөлшектерді бақылауға қалай әсер етеді?
• 4. Қандай дизайн ерекшеліктері герметикалық тығыздағышты қамтамасыз етеді?
• 5. Жартылай өткізгішті пайдалану үшін бұрандалы фланецтер қалай тазаланады және қапталады?
• 6. Жартылай өткізгішті бұрандалы фланецтердің негізгі сипаттамалары қандай?
• 7. Жиі қойылатын сұрақтар (ЖҚС)
• 8. Қорытынды

1. Бұрандалы фланец дегеніміз не және ол жартылай өткізгіш қондырғыларда қайда қолданылады?

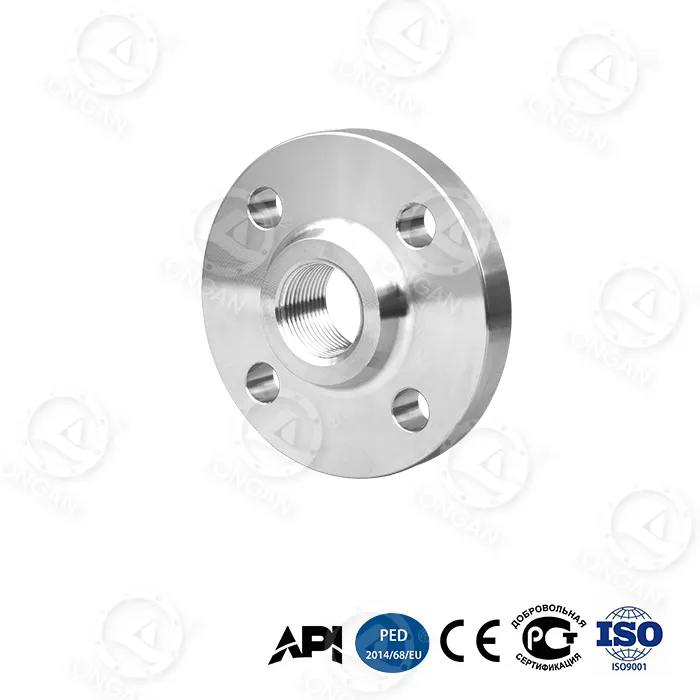

Бұрандалы фланец - бұрандалы қосылым арқылы құбырға бекітілген фланец түрі. Фланецте құбырдың шетіндегі сыртқы жіптерге сәйкес келетін бұрандалы тесік бар. Фланец құбырға бұрандамен бекітіледі, содан кейін ағып кетуді болдырмау және құрылымның тұтастығын қамтамасыз ету үшін әдетте тығыздағыш дәнекерлеу немесе артқы дәнекерлеу арқылы бекітіледі. Бұрандалы фланецтер әртүрлі құбыр жүйелерінде қолданылады, бірақ олар жартылай өткізгіш қондырғыларда ерекше құнды, өйткені олар тар жерлерде оңай жинауға және бөлшектеуге мүмкіндік береді. Дәнекерлеу жабдықтары мен білікті дәнекерлеушілерді қажет ететін дәнекерленген фланецтерден айырмашылығы, бұрандалы фланецтерді қарапайым құралдармен орнатуға болады. Бұл оларды кеңістік шектеулі немесе құбыр жүйесін өзгерту қажет болатын қолданбалар үшін өте қолайлы етеді. Төмендегі кестеде жартылай өткізгіш қондырғылардағы бұрандалы фланецтердің кең таралған қолданбалары жинақталған.

СағатWenzhou Longan Flange Co., Ltd., біздің фабрика жартылай өткізгіш өнеркәсібіне арналған жоғары тазалықтағы бұрандалы фланецтерді өндіруге маманданған. Бізде осы талапшыл нарықтың қатаң талаптарына жауап беретін фланецтерді шығаруда үлкен тәжірибеміз бар. Біздің инженерлік команда тұтынушыларымызбен олардың нақты талаптарын түсіну және оңтайлы фланец шешімін ұсыну үшін тығыз жұмыс істейді.

2. Тазалығы жоғары газ желілері үшін материалдың тазалығы неге маңызды?

Бұрандалы фланецте қолданылатын материалдың тазалығы желі арқылы өтетін газдың немесе химиялық заттардың тазалығын сақтау үшін өте маңызды. Металлдағы қоспалардың тіпті аз мөлшері де технологиялық ағынға сіңіп, өнімді ластап, шығымдылықты төмендетеді. Тазалығы жоғары жартылай өткізгіш фланецтерге арналған ең көп таралған материал 316L баспайтын болат болып табылады, оның құрамында коррозияға төзімділігін арттыру үшін төмен көміртекті және молибден бар. Одан да жоғары тазалық талаптары үшін 316L VAR (вакуумдық доғамен қайта балқытылған) болат пайдаланылады. VAR болатының қосындылары мен микроэлементтерінің төмен деңгейі бар, бұл оны таза және газдың шығуына төзімді етеді. Төмендегі кесте стандартты 316L және 316L VAR баспайтын болаттың құрамы мен қасиеттерін салыстырады.

Біздің зауытта біз шикізатты жоғары таза тот баспайтын болатқа маманданған сертификатталған жеткізушілерден аламыз. Біз болаттың әрбір партиясының құрамын оның біздің сипаттамаларымызға сәйкес келетініне көз жеткізу үшін спектроскопиялық талдау арқылы тексереміз. Біз сонымен қатар кез келген беткі ластануды кетіру үшін қосымша тазалау және пассивация қадамдарын орындаймыз. Біздің мақсатымыз - олар қызмет ететін сызықтар сияқты таза бұрандалы фланецтерді қамтамасыз ету.

3. Беттік әрлеу тазалауға және бөлшектерді бақылауға қалай әсер етеді?

Бұрандалы фланецтің беткі қабаты жартылай өткізгішті жоғары тазалықта қолдануда маңызды фактор болып табылады. Кедір-бұдыр бет бөлшектерді, ылғалды және микроорганизмдерді ұстап қалуы мүмкін, содан кейін олар технологиялық ағынға шығарылуы мүмкін. Тегіс бет, керісінше, тазалау оңай және ластаушы заттарды ұстау ықтималдығы аз. Беттік өңдеу әдетте Ra (орташа арифметикалық кедір-бұдырлық) немесе RMS (түбірдің орташа квадраттық кедір-бұдыры) арқылы өлшенеді. Жартылай өткізгішті қолдану үшін беттің әрлеуі Ra 0,4 мкм немесе жақсырақ болуы керек. Өте жоғары таза газ желілері сияқты ең маңызды қолданбалар үшін Ra 0,25 мкм немесе одан жоғары бетті өңдеу қажет болуы мүмкін. Төмендегі кестеде әртүрлі жартылай өткізгішті қолдану үшін бетті өңдеу талаптары жинақталған.

Wenzhou Longan Flange Co., Ltd. компаниясында біздің зауыт қажетті бетті өңдеуге қол жеткізу үшін озық өңдеу және жылтырату әдістерін пайдаланады. Біз фланец бетінде және саңылауында тегіс бетті алу үшін алмазды аспаптары бар CNC токарлық станоктарды қолданамыз. Жоғары тазалық талаптары үшін біз бетінен материалдың жұқа қабатын алып тастайтын және айна тәрізді әрлеуді беретін электрополировканы ұсынамыз. Электрополировка сонымен қатар бетіндегі хром құрамын байыту арқылы тот баспайтын болаттың коррозияға төзімділігін арттырады. Біздің сапаны бақылау тобы көрсетілген талаптарға сай келетініне көз жеткізу үшін профильометрдің көмегімен әрбір фланецтің беткі қабатын өлшейді.

4. Қандай дизайн ерекшеліктері герметикалық тығыздағышты қамтамасыз етеді?

Жартылай өткізгішті жоғары тазалық желісіндегі кез келген құрамдас үшін ағып кетпейтін тығыздау өте қажет. Тіпті микроскопиялық ағып кету ылғалдың немесе оттегінің жүйеге енуіне мүмкіндік беріп, технологиялық газды ластап, өнімділікті төмендетеді. Бұрандалы фланец жүйенің жұмыс қысымы мен температурасы кезінде сенімді тығыздағышты қамтамасыз ету үшін жобалануы керек. Ағып кетпейтін тығыздағышты қамтамасыз ететін негізгі дизайн ерекшеліктері - фланецтің беті дизайны, тығыздағыш және жіп дизайны. Фланец беті әдетте көтерілген бет немесе концентрлік ойығы бар жалпақ бет болып табылады. Тығыздауыш әдетте фланец беттері арасында қысылған металл немесе эластомерлік сақина болып табылады. Жіптің дизайны әдетте фланец пен құбырдың арасында тығыз орналасуын қамтамасыз ететін конустық немесе параллель жіп болып табылады. Төмендегі кестеде дизайн ерекшеліктері мен олардың функциялары жинақталған.

Біздің зауытта біз бұрандалы фланецтерімізді ең талап етілетін жартылай өткізгіш қолданбаларда герметикалық тығыздағышты қамтамасыз ету үшін жобалаймыз. Біз фланецтің беті тегіс және параллель болуын және болт саңылауларының дұрыс орналасуын қамтамасыз ету үшін дәл өңдеуді қолданамыз. Біз сонымен қатар әртүрлі технологиялық талаптарға сай тығыздағыш опцияларының ауқымын ұсынамыз. Біздің сапаны бақылау тобы жөнелтілгенге дейін оның герметикалығын тексеру үшін әрбір фланец жинағын қысыммен тексереді.

5. Жартылай өткізгішті пайдалану үшін бұрандалы фланецтер қалай тазаланады және қапталады?

Жартылай өткізгішті қолдануға арналған бұрандалы фланецті тазалау және орау дизайн және өндіру сияқты маңызды. Мінсіз жасалған фланец, егер ол дұрыс тазаланбаса және оралмаса, технологиялық желіні әлі де ластауы мүмкін. Жартылай өткізгішті фланецтерді тазалау процесі әдетте бірнеше қадамдарды қамтиды: майсыздандыру, маринадтау, пассивация және өте таза сумен шаю. Майсыздандыру өңдеу операцияларындағы майлар мен майларды кетіреді. Пиклинг қақ пен оксид қабаттарын жояды. Пассивация бетіндегі хром оксиді қабатын күшейтеді, бұл коррозияға төзімділікті жақсартады. Өте таза сумен шаю қалған ластаушы заттарды кетіреді. Содан кейін тазартылған фланец кептіріледі және таза бөлме ортасында оралады. Төмендегі кестеде тазалау және орау процесін қорытындылайды.

Wenzhou Longan Flange Co., Ltd. компаниясында біздің фабрикамызда жартылай өткізгіштегі бұрандалы фланецтерді соңғы тазалау және орау үшін арнайы таза бөлме бар. Біз иондық ластаушы заттардың бетінде қалмауын қамтамасыз ету үшін кедергісі 18 MΩ·cm болатын ультра таза суды пайдаланамыз. Сондай-ақ біз соңғы өнім тұтынушыларымыздың тазалық талаптарына сәйкес келетінін тексеру үшін бөлшектерді санауды жүргіземіз. Біздің қаптама тасымалдау және сақтау кезінде ластануды болдырмауға арналған және оны таза бөлме жағдайында бөлшектерді енгізбестен ашуға болады.

6. Жартылай өткізгішті бұрандалы фланецтердің негізгі сипаттамалары қандай?

Жартылай өткізгіштегі бұрандалы фланецтерге арналған негізгі техникалық сипаттамалар өлшемді, қысым көрсеткішін, материалды, бетті өңдеуді, жіп түрін және тазалық деңгейін қамтиды. Төмендегі кестеде жартылай өткізгіштердегі бұрандалы фланецтерге арналған типтік сипаттамалардың қысқаша мазмұны берілген.

Біздің зауытта біз осы және т.б. сипаттамаларға сәйкес келетін бұрандалы фланецтерді шығарамыз. Біз өлшемді, материалды, бетті әрлеуді және жіп түрін нақты талаптарыңызға сәйкес реттей аламыз. Біздің сапаны бақылау жүйемізге өлшемді тексеру, материалды сертификаттау, әр фланецтің біздің жоғары стандарттарға сәйкес келетініне көз жеткізу үшін бетті өңдеуді өлшеу және тазалықты тексеру кіреді.

7. Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Бұрандалы фланец пен дәнекерленген фланецтің айырмашылығы неде?

Жауап: Бұрандалы фланец құбырға оны құбырдың сыртқы жіптеріне бұрау арқылы бекітіледі. Дәнекерленген фланец құбырға дәнекерлеу арқылы бекітіледі. Бұрандалы фланецтерді орнату және алу оңайырақ, бұл оларды кеңістік шектеулі немесе құбыр жүйесін өзгерту қажет болатын қолданбалар үшін өте қолайлы етеді. Дәнекерленген фланецтер күштірек, герметикалық қосылымды қамтамасыз етеді және жоғары қысымды немесе жоғары температураны қолдану үшін қолайлы. Жартылай өткізгіш қондырғыларда бұрандалы фланецтер көбінесе кішірек сызықтар үшін пайдаланылады, ал дәнекерленген фланецтер үлкенірек, аса маңызды желілер үшін қолданылады.

2-сұрақ: Жартылай өткізгіш фланецтер үшін неліктен 316L VAR тот баспайтын болатқа артықшылық беріледі?

Жауап: 316L VAR (вакуумдық доғамен балқытылған) тот баспайтын болат жартылай өткізгіш фланецтер үшін жақсырақ, себебі ол стандартты 316L болатқа қарағанда қоспалар мен микроэлементтердің деңгейі төмен. Бұл оны таза етеді, коррозияға төзімді және газдың шығуына азырақ бейімділік береді. Газды шығару – материалдан технологиялық ағынды ластауы мүмкін ұсталған газдарды шығару. VAR болаты болатты вакуумда балқыту арқылы өндіріледі, ол еріген газдар мен ұшпа қоспаларды жояды.

3-сұрақ: Электрлік жылтырату дегеніміз не және жартылай өткізгіш фланецтер үшін неліктен маңызды?

Жауап: Электрополировка - бұл металл бөліктің бетінен жұқа материал қабатын кетіретін электрохимиялық процесс. Ол бетті өңдеуді жақсарту, коррозияға төзімділікті арттыру және ластаушы заттарды кетіру үшін қолданылады. Жартылай өткізгішті фланецтер үшін электр жылтырату маңызды, себебі ол тазалау оңай және бөлшектердің адгезиясына қарсы тұратын тегіс, пассивті бетті жасайды. Тегіс бет сонымен қатар газды шығаруға қол жетімді беттің ауданын азайтып, технологиялық ағынның тазалығын жақсартады.

4-сұрақ: Бұрандалы фланецтің тазалығын қалай тексеруге болады?

Жауап: Бұрандалы фланецтің тазалығын көзбен шолу, бөлшектер санын талдау және беттік талдау сияқты бірнеше әдістермен тексеруге болады. Микроскоппен визуалды тексеру үлкен бөлшектер мен бетіндегі ақауларды анықтауы мүмкін. Бөлшектердің санын талдау фланецті өте таза сумен шаюды және шаю суындағы бөлшектерді санауды қамтиды. Рентгендік фотоэлектрондық спектроскопия (XPS) сияқты беттік талдау әдістері беттегі ізді ластаушы заттарды анықтай алады. Wenzhou Longan Flange Co., Ltd. компаниясында біз фланецтеріміздің тазалығын тексеру үшін осы әдістерді біріктіреміз.

5-сұрақ: Бұрандалы фланецтерді өте жоғары таза газ желілерінде қолдануға бола ма?

Жауап: Иә, бұрандалы фланецтерді өте жоғары таза газ желілерінде қолдануға болады, егер олар тиісті сипаттамаларға сәйкес жасалған болса. Фланец 316L VAR тот баспайтын болат сияқты жоғары таза материалдан жасалған және тегіс, электр жылтыратылған беті болуы керек. Жіптер дәл болуы керек, ал фланецтің беті тегіс және параллель болуы керек. Фланецті де мұқият тазалап, таза бөлмеде орау керек. Бұл шарттар орындалған кезде бұрандалы фланецтер өте жоғары таза газ желілерінде сенімді, герметикалық қызмет көрсете алады.

8. Қорытынды

Бұрандалы фланец жартылай өткізгішті жоғары тазалықтағы желілерде маңызды рөл атқарады. Ол жүйе арқылы өтетін газдар мен химиялық заттардың тазалығын сақтайтын сенімді, ағып кетпейтін қосылымды қамтамасыз етеді. Оның өнімділігі материалға, дизайнға, өндіріс дәлдігіне және соңғы өнімнің тазалығына байланысты. Wenzhou Longan Flange Co., Ltd.-де біздің зауытта жартылай өткізгіш өнеркәсібінің ең талапшыл талаптарына жауап беретін жоғары таза бұрандалы фланецтерді өндіруге арналған тәжірибе мен жабдықтар бар. Біз 316L және 316L VAR сертификатталған тот баспайтын болатты, дәл өңдеуді, электр жылтыратуды және біз шығаратын әрбір фланецтің ең маңызды қолданбаларда пайдалануға дайын болуын қамтамасыз ету үшін таза бөлме қаптамасын қолданамыз.

Сіз жаңа жартылай өткізгіш зауытын салып жатырсыз ба немесе бұрыннан барына қызмет көрсетіп жатырсыз ба, біз сізді бұрандалы фланецке қойылатын талаптарды талқылау үшін бізге хабарласуға шақырамыз. Біз үлгілерді, техникалық деректерді және теңшелген шешімдерді ұсына аламыз. Сапа мен тұтынушылардың қанағаттануына деген ұмтылысымыз бізді бүкіл әлемдегі жартылай өткізгіш өндірушілер үшін сенімді серіктес етті.

Wenzhou Longan Flange Co., Ltd компаниясына бүгін хабарласыңызжоғары тазалықтағы бұрандалы фланец талаптарын талқылау және біздің өнімдеріміз жартылай өткізгіш желілеріңіздің сенімділігі мен тазалығын қалай жақсарта алатынын білу үшін.
