Шанхайдың шетіндегі су тазарту қондырғысында техникалық қызмет көрсету бригадасы мырышталған болат құбырдың бір бөлігін ауыстырып жатыр. Құбыр он жылдан астам қызмет етті, ал мырышталған жабын оны коррозиядан қорғады. Экипажға жаңа бөлімді бар жүйеге қосу қажет. Олардың екі нұсқасы бар: қосылымды дәнекерлеу немесе бұрандалы фланецті пайдалану. Дәнекерлеу мырышталған жабынды тегістеуді қажет етеді, бұл дәнекерлеу аймағын коррозияға осал етеді. Ол сондай-ақ ыстық жұмысқа рұқсат пен арнайы жабдықты қажет етеді. Бұрандалы фланецті, керісінше, қарапайым қол құралдарымен, қорғаныс жабынына зақым келтірместен және ыстық жұмысты қажет етпей орнатуға болады. Сондықтан мырышталған құбыр жүйелері бұрандалы фланецтерді жақсы көреді. Таңдау тек ыңғайлылыққа байланысты емес; бұл коррозиядан қорғаудың тұтастығын сақтау және бүкіл жүйенің ұзақ мерзімді сенімділігін қамтамасыз ету туралы.
Бұрандалы фланец - бұрандалы жіп арқылы құбырға жалғанатын фланецтің бір түрі. Ол әртүрлі қолданбаларға сәйкес келетін өлшемдер мен қысым көрсеткіштерінің ауқымында қол жетімді. Мырышталған құбырлар жүйесіндебұрандалы фланецбасқа фланец түрлерімен салыстырғанда бірнеше артықшылықтарды ұсынады, соның ішінде дәнекерленген мойын фланецтері, сырғымалы фланецтер және тігу фланецтері. Бұл мақалада бұрандалы фланецтердің мырышталған құбыр жүйелері үшін таңдаулы таңдау болып табылатын техникалық және практикалық себептері қарастырылады. Біз дәнекерлеудің мырышталған жабындарға әсерін, бұрандалы қосылыстарды орнату тиімділігін, бұрандалы фланецтерді тығыздау өнімділігін және үйлесімділікті қамтамасыз ететін материалдың сипаттамаларын қарастырамыз. Біз сондай-ақ Wenzhou Longan Flange Co., Ltd зауытындағы зауыттан өнімнің егжей-тегжейлі сипаттамаларын береміз.

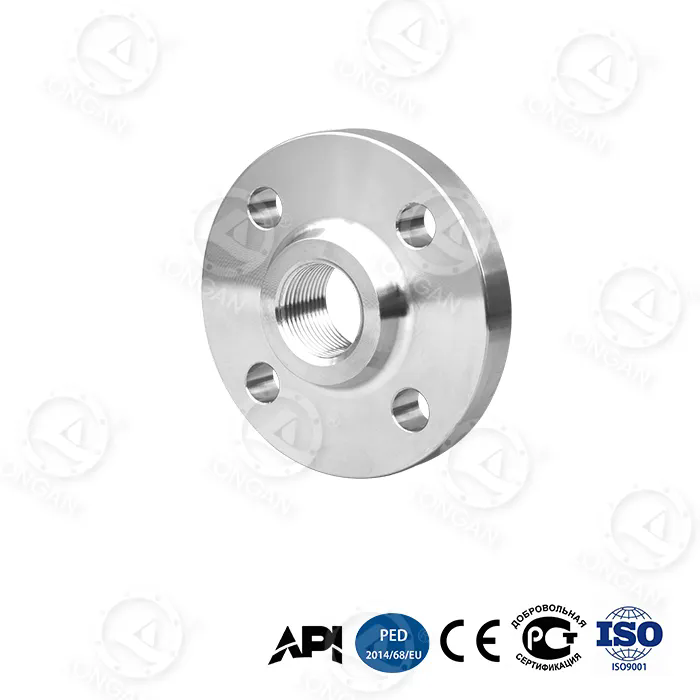

Бұрандалы фланец - бұрандалы жіп арқылы құбырға бекітілген құбыр фланецінің бір түрі. Фланецте құбырдың шетіндегі сыртқы жіпке сәйкес келетін бұрандалы тесік бар. Фланецті орнату үшін құбырдың ұшы бұрандалы, ал фланец құбырға бұрандалы. Содан кейін фланец тығыздағыш дәнекерлеу немесе қосалқы дәнекерлеу арқылы бекітіледі, дегенмен көптеген төмен қысымды қолданбаларда дәнекерлеу қажет емес. Бұрандалы қосылым қалыпты қысым мен температураға төтеп беруге қабілетті механикалық тығыздағышты қамтамасыз етеді. Бұрандалы фланецтер әртүрлі өлшемдерде, 1/2 дюймден 24 дюймге дейін және 150-ден 2500-ге дейінгі қысым кластарында қол жетімді. Олар әдетте суды тазарту, химиялық өңдеу және дәнекерлеу практикалық немесе қажет емес өнеркәсіптік құбыр жүйелерінде қолданылады.
Бұрандалы фланецтің дизайны қарапайым, бірақ тиімді. Фланецтің беті түйісетін фланецке байланысты әдетте көтеріледі немесе тегіс болады. Бұрандалы саңылау құбырдың жіппен дұрыс сәйкестігін қамтамасыз ету үшін дәл төзімділікке дейін өңделеді. Фланец әдетте қолданылу түріне байланысты соғылған болаттан, құйма болаттан немесе тот баспайтын болаттан жасалады. Мырышталған құбырлар жүйесінде бұрандалы фланец құбырға сәйкес келу және коррозиядан қорғауды қамтамасыз ету үшін мырышталған. Төмендегі кестеде негізгі компоненттер мен олардың функциялары жинақталған.
| Құрамдас | Функция |
| Фланец корпусы | Құрылымдық байланыс пен түйісетін бетті қамтамасыз етеді |
| Бұрандалы тесік | Механикалық тығыздағышты жасау үшін құбыр жіпіне сәйкес келеді |
| Фланецті бет | Тығыздағыштың тығыздағыш бетін қамтамасыз етеді |
| Болт саңылаулары | Фланецті түйісетін фланецке бекітуге рұқсат етіңіз |
| Гальванизацияланған жабын | Фланец пен қосылымды коррозиядан қорғауды қамтамасыз етеді |
СағатWenzhou Longan Flange Co., Ltd., біздің фабрика өлшемдер, қысым көрсеткіштері және материалдар ауқымында бұрандалы фланецтерді шығарады. Біз мырышталған құбыр жүйесінде пайдалану үшін арнайы әзірленген мырышталған бұрандалы фланецтерді ұсынамыз. Біздің фланецтер құбырлар мен фитингтердің кең ауқымымен үйлесімділігін қамтамасыз ететін ANSI B16.5, DIN және JIS сияқты халықаралық стандарттарға сай жасалған.
Гальванизацияланған құбыр - бұл коррозиядан қорғау үшін мырыш қабатымен қапталған болат құбыр. Мырыш жабыны құрбандық анодының рөлін атқарады, яғни ол болатты тоттан қорғайтын болаттан артық коррозияға ұшырайды. Бұл қорғаныс мырыш жабыны бұзылмаған кезде тиімді. Құбырды дәнекерлеу кезінде дәнекерлеу процесінің қызуы жылу әсер ететін аймақтағы мырыш жабынын күйдіреді. Бұл астындағы болатты ашық және коррозияға осал қалдырады. Сонымен қатар, дәнекерлеу процесі буланған мырыштан улы түтін шығаруы мүмкін, бұл дәнекерлеуші үшін қауіпті болуы мүмкін. Төмендегі кестеде дәнекерлеудің мырышталған құбырға әсері келтірілген.
| Әсер | Салдары |
| Мырыш жабыны жанып кетті | Ашық болат коррозияға бейім |
| Жылу әсер ететін аймақ | Дәнекерлеу аймағындағы механикалық қасиеттердің төмендеуі |
| Улы түтіндер | Дәнекерлеушілердің денсаулығына қауіп; желдету мен ЖҚҚ қажет |
| Қайта жабу қажет | Коррозиядан қорғауды қалпына келтіру үшін қосымша жұмыс күші мен материалдар |
| Ыстық жұмысқа рұқсат | Қосымша қауіпсіздік процедуралары және тоқтау уақыты |
Бұл әсерлер дәнекерлеуді мырышталған құбырды қосу үшін жағымсыз опцияға айналдырады. Балама - жылуды қажет етпейтін механикалық қосылымды пайдалану. Бұрандалы фланец - осындай қосылымдардың бірі. Фланецті бұрандалы құбырдың ұшына бұрау арқылы мырыш жабыны сақталады және жүйенің коррозияға қарсы қорғанысы өзгеріссіз қалады. Біздің зауытта мырышталған жабынды сақтаудың маңыздылығын түсінеміз. Біздің бұрандалы фланецтер құбырдың тұтастығын бұзбай сенімді механикалық қосылымды қамтамасыз етуге арналған.
Бұрандалы фланецті орнату жылуды қажет етпейтін қарапайым механикалық процесс. Құбырдың ұшы құбырды бұру машинасы немесе қолмен бұрауыш арқылы бұрандалы. Жіпті тігу процесі құбырдың ұшынан аздаған материалды алып тастайды, бірақ құбырдың қалған бөлігіндегі мырыш жабыны бұзылмай қалады. Содан кейін фланец бұрандалы құбырдың ұшына бұрандалы. Жіптер механикалық тығыздағыш жасау үшін қосылады. Кейбір жағдайларда тығыздағышты күшейту үшін жіптерге жіптерге арналған тығыздағыш немесе таспа қолданылады. Содан кейін фланец түйісетін фланецке бұрандамен бекітіліп, қосылымды аяқтайды. Бүкіл процесті қарапайым қол құралдарымен, ыстық жұмысқа рұқсаттарды немесе арнайы дәнекерлеу жабдықтарын қажет етпей аяқтауға болады. Төмендегі кесте бұрандалы фланецті орнату қадамдарын қорытындылайды.
| Қадам | Әрекет | Жабдық |
| 1 | Құбырды ұзындығына дейін кесіңіз | Құбыр кескіш немесе ара |
| 2 | Құбырдың ұшын өткізіңіз | Құбырды бұру машинасы немесе қолмен бұрау |
| 3 | Жіптерді тазалаңыз | Сым щетка немесе шүберек |
| 4 | Жіпті тығыздағышты жағыңыз | PTFE лентасы немесе түтік қоспасы |
| 5 | Фланецті құбырға бұраңыз | Құбыр кілті |
| 6 | Фланецті қатайтыңыз | Құбыр кілті |
| 7 | Фланецті түйісетін фланецке бұрап бекітіңіз | Кілт немесе соққы кілті |
Орнату процесі жылдам, таза және қауіпсіз. Оны жарылыс қаупі бар орта немесе жабық кеңістіктер сияқты ыстық жұмысқа рұқсат етілмеген жерлерде орындауға болады. Бұл сонымен қатар уақыт пен материалдарды үнемдейтін дәнекерлеу аймағын қайта жабу қажеттілігін жояды. Біздің зауытта біз бұрандалы фланецтермен егжей-тегжейлі орнату нұсқауларын береміз және біздің техникалық топ кез келген сұрақтар бойынша көмектесуге дайын.
Бұрандалы фланецті тығыздау өнімділігі жіптің қосылу сапасына және сәйкес жіпті тығыздағышты қолдануға байланысты. Дұрыс орнатылған кезде бұрандалы қосылым қалыпты қысымдар мен температуралар үшін герметикалық тығыздағышты қамтамасыз ете алады. Бұрандалы фланецтің қысым көрсеткіші оның дизайнымен, материалымен және өлшемімен анықталады. Стандартты бұрандалы фланецтер 150-ден 2500-ге дейінгі қысым кластарында қол жетімді. Төмендегі кестеде бұрандалы фланецтерге арналған типтік қысым мен температура көрсеткіштері жинақталған.
| Қысым класы | Максималды қысым (бар) | Максималды температура (°C) | Типтік қолданба |
| 150-сынып | 20 | 200 | Төмен қысымды су, HVAC |
| 300-сынып | 50 | 200 | Орташа қысымды су, технологиялық құбырлар |
| 600 сынып | 100 | 200 | Жоғары қысымды су, өндірістік жүйелер |
| 900 сынып | 150 | 200 | Жоғары қысымды өнеркәсіптік қолданбалар |
| Сынып 1500 | 250 | 200 | Өте жоғары қысымды қолданбалар |
| Сынып 2500 | 420 | 200 | Төтенше қысымды қолдану |
Бұрандалы қосылымның қысым көрсеткіші әдетте бірдей өлшемдегі және сыныптағы дәнекерленген қосылымға қарағанда төмен екенін ескеру маңызды. Өйткені, жіптер құбырдың қабырғасының қалыңдығын азайтады және кернеу концентрациясын жасайды. Осы себепті бұрандалы фланецтер әдетте төменгі қысымды қолданбаларда немесе құбыр қабырғасының қалыңдығы жіптерді орналастыру үшін жеткілікті болатын жерлерде қолданылады. Мырышталған құбыр жүйесінде бұрандалы фланецтің қысым көрсеткіші құбыр мен жүйенің қысым көрсеткішіне сәйкес келуі керек. Біздің зауытта біз сіздің қолдануыңызға сәйкес қысым класын таңдауға көмектесе аламыз.
Бұрандалы фланецтің материалы құбыр материалымен және тасымалданатын сұйықтықпен үйлесімді болуы керек. Мырышталған құбыр жүйелері үшін фланец әдетте мырышталған болаттан жасалады, ол құбырға сәйкес келеді және коррозиядан қорғаудың бірдей деңгейін қамтамасыз етеді. Қажет болса, фланецті баспайтын болаттан немесе басқа материалдардан жасауға болады. Бұрандалы фланецтің техникалық сипаттамалары өлшемді, қысым класын, материалды, жіп түрін және фланецтің бет түрін қамтиды. Төмендегі кесте мырышталған бұрандалы фланецтердің негізгі сипаттамаларын жинақтайды.
| Техникалық сипаттама | Параметрлер |
| Өлшем | 1/2" - 24" (DN15 - DN600) |
| Қысым класы | 150, 300, 600, 900, 1500, 2500 |
| Материал | Мырышталған көміртекті болат, тот баспайтын болат, созылғыш темір |
| Жіп түрі | NPT, BSPT, BSPP, Metric |
| Фланецті бет | Көтерілген бет (RF), жалпақ бет (FF), сақина буыны (RTJ) |
| Стандартты | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Қаптау | Ыстық мырышталған, электромырышталған |
Wenzhou Longan Flange Co., Ltd. компаниясында біздің зауыт осы және т.б. сипаттамаларға сәйкес келетін бұрандалы фланецтерді шығарады. Біз фланецті жобаның арнайы талаптарына, соның ішінде арнайы өлшемдерге, арнайы материалдарға және арнайы жіп түрлеріне сәйкес реттей аламыз. Біздің сапаны бақылау үдерісі әрбір фланецтің қажетті стандарттарға сәйкес келетініне көз жеткізу үшін өлшемді тексеруді, жіптерді өлшеуді және қысымды сынауды қамтиды.
Мырышталған құбыр жүйесі үшін фланецті таңдағанда, инженерлердің бірнеше нұсқалары бар, соның ішінде дәнекерлеу мойынының фланецтері, сырғымалы фланецтер, тігу фланецтері және бұрандалы фланецтер. Әр түрдің өзіндік артықшылықтары мен кемшіліктері бар. Төмендегі кесте осы фланец түрлерінің негізгі сипаттамаларын салыстырады.
| Фланец түрі | Орнату әдісі | Гальванизацияланған жабынды сақтайды | Қысым рейтингі | Құны |
| Бұрандалы фланец | Бұрандалы құбырға бұрандалы | Иә | Орташа | Төмен-орта |
| Мойын фланецін дәнекерлеу | Құбырға дәнекерленген | Жоқ (жабын зақымдалған) | Жоғары | Орта-жоғары |
| Жылжымалы фланец | Құбырдың үстіне сырғып, дәнекерленген | Жоқ (жабын зақымдалған) | Орташа | Төмен-орта |
| Тізбекті біріктіру фланеці | Түтік ұшымен қолданылады; құбырға дәнекерлеу жоқ | Иә (егер тікұшақ мырышталған болса) | Орташа | Орташа |
Кестеде көрсетілгендей, бұрандалы фланец қосымша құрамдас бөліктерді немесе процедураларды қажет етпей, мырышталған жабынды сақтайтын жалғыз түрі болып табылады. Сондай-ақ, мырышталған түтіктің ұшы пайдаланылса, тізе қосқыш фланец жабынды сақтай алады, бірақ ол көбірек құрамдастарды қажет етеді және қымбатырақ. Дәнекерлеу мойыны және сырғымалы фланецтер дәнекерлеуді қажет етеді, бұл жабынды зақымдайды және қайта жабуды қажет етеді. Осы себептерге байланысты бұрандалы фланец мырышталған құбыр жүйелері үшін таңдаулы таңдау болып табылады.
1-сұрақ: Мырышпен қапталған құбыр жүйесіндегі бұрандалы фланец үшін максималды қысым көрсеткіші қандай?
Жауап: Бұрандалы фланецтер 2500-ге дейінгі қысым кластарында қол жетімді. Дегенмен, бұрандалы қосылым үшін максималды қысым көрсеткіші әдетте бірдей өлшемдегі және сыныптағы дәнекерленген қосылымнан төмен. Өйткені, жіптер құбырдың қабырғасының қалыңдығын азайтады және кернеу концентрациясын жасайды. Көптеген мырышталған құбыр жүйелері үшін 150 немесе 300 класс фланецтері жеткілікті. Wenzhou Longan Flange Co., Ltd. компаниясында біз қолданбаңыз үшін сәйкес қысым класын таңдауға көмектесе аламыз.
2-сұрақ: Бұрандалы фланецті жоғары температурада қолдануға бола ма?
Жауап: Бұрандалы фланецтерді жоғары температуралық қолданбаларда қолдануға болады, бірақ температуралық көрсеткіш фланец пен тығыздағыш материалына байланысты. Стандартты мырышталған көміртекті болаттан жасалған фланецтер 200 ° C дейінгі температураға жарамды. Жоғары температуралар үшін тот баспайтын болаттан немесе легирленген болаттан жасалған фланецтер қажет болуы мүмкін. Жүйенің жұмыс температурасына есептелген фланец пен тығыздағышты таңдау маңызды.
3-сұрақ: Бұрандалы фланецпен жіпті тығыздағыштың қандай түрін қолдану керек?
Жауап: PTFE таспасы немесе құбырлы доп әдетте бұрандалы фланецтерге арналған жіпті тығыздағыш ретінде пайдаланылады. PTFE таспасын қолдану оңай және су мен басқа да көптеген сұйықтықтарды жақсы тығыздайды. Құбырлы доп - бұл жіптерге жағылатын және жоғары қысымдар үшін берік тығыздағышты қамтамасыз ететін паста. Таңдау қолданбаға және тасымалданатын сұйықтыққа байланысты. Әрқашан өндірушінің герметикке қатысты ұсыныстарын орындаңыз.
4-сұрақ: Бұрандалы фланецпен ағып кетпейтін қосылымды қалай қамтамасыз етуге болады?
Жауап: Ағып кетпейтін қосылымды қамтамасыз ету үшін мына қадамдарды орындаңыз: жіптерді мұқият тазалаңыз, жіпті тығыздағышты біркелкі жағыңыз, фланецті құбырға қолмен бекітіңіз, содан кейін құбыр кілтімен қатайтыңыз. Шамадан тыс тартпаңыз, өйткені бұл жіптерді зақымдауы немесе фланецті жарып жіберуі мүмкін. Бар болса, калибрленген бұрау кілтін пайдаланыңыз. Соңында, тығыздағышқа біркелкі қысымды қамтамасыз ету үшін болттарды жұлдызша үлгісінде қатайтып, фланецті түйісетін фланецке бекітіңіз. Біздің зауыт бұрандалы фланецтермен толық орнату нұсқауларын береді.
5-сұрақ: Мырышталған бұрандалы фланецтер ауыз су жүйелеріне жарамды ма?
Жауап: Иә, мырышталған бұрандалы фланецтер ауыз сумен байланысы үшін бекітілген стандартқа сәйкес мырыштау жүргізілсе, ауыз су жүйелеріне жарамды. Мырыш жабыны инертті және зиянды заттарды суға жібермейді. Біздің зауытта біз ASTM A153 талаптарына және ауыз суды қолдану үшін басқа тиісті стандарттарға сәйкес келетін ыстық мырыштауды қолданамыз.
Мырышпен қапталған құбыр жүйелері бұрандалы фланецтерді жақсы көреді, өйткені олар орнату тиімділігінің, коррозиядан қорғаудың және қосылым тұтастығының басқа ешбір фланец түріне сәйкес келмейтін комбинациясын ұсынады. Бұрандалы қосылым дәнекерлеу қажеттілігін болдырмайды, бұл мырышталған жабынды зақымдайды және құбырды коррозияға ұшыратады. Ол ыстық жұмысқа рұқсатсыз немесе арнайы жабдықсыз жылдам, таза және қауіпсіз орнатуға мүмкіндік береді. Ол мырыш жабынын сақтайды, бұл бүкіл жүйенің коррозияға қарсы қорғанысының өзгеріссіз қалуын қамтамасыз етеді. Және ол қалыпты қысымдар мен температуралар үшін сенімді, ағып кетпейтін тығыздағышты қамтамасыз етеді. Wenzhou Longan Flange Co., Ltd. компаниясында біздің зауыт мырышталған құбыр жүйелері үшін арнайы әзірленген жоғары сапалы бұрандалы фланецтерді шығарады. Біз тек ең жақсы материалдарды қолданамыз және әрбір фланец өнімділік пен сенімділіктің ең жоғары стандарттарына сәйкес келетініне көз жеткізу үшін қатаң сапаны бақылау процедураларын орындаймыз.
Сіз жаңа мырышталған құбыр жүйесін жобалап жатсаңыз немесе бар жүйеге қызмет көрсетесіз бе, біз сізді талаптарыңызды талқылау үшін біздің техникалық топқа хабарласуға шақырамыз. Біз өнімнің егжей-тегжейлі сипаттамаларын, материалды таңдау бойынша көмекті және қолданбаны қолдауды қамтамасыз ете аламыз. Сапа мен тұтынушылардың қанағаттануына деген ұмтылысымыз бізді бүкіл әлем бойынша су тазарту, өнеркәсіптік және коммерциялық құбыр жобалары бойынша сенімді серіктеске айналдырды.
Wenzhou Longan Flange Co., Ltd компаниясына бүгін хабарласыңызбұрандалы фланецке қойылатын талаптарды талқылау және біздің фланецтер мырышталған құбырлар жүйеңіздің сенімділігі мен тиімділігін қалай арттыратынын білу үшін.
