Құбыр жүйесі үшін дұрыс үлкен өлшемді фланецті қалай таңдауға болады

Үлкен өлшемді фланецтермұнай және газ, электр энергиясын өндіру, мұнай-химия өңдеу және теңізде машина жасау сияқты салаларда қолданылатын үлкен диаметрлі және жоғары қысымды құбыр жүйелерінде маңызды рөл атқарады. Үлкен өлшемді дұрыс фланецті таңдау көптеген факторларды, соның ішінде фланец түрін, материалын, қысым деңгейін, өндіріс стандарттарын және орнату шарттарын бағалауды қамтиды.

Бұл тереңдетілген нұсқаулық инженерлерге, сатып алу менеджерлеріне және жоба иелеріне негізделген шешім қабылдауға көмектесетін техникалық ойларды, салалық стандарттарды, жалпы қолданбаларды және үздік тәжірибелерді қамтитын құбыр жүйесі үшін дұрыс үлкен өлшемді фланецті қалай таңдау керектігін түсіндіреді.

Мазмұны

• Үлкен өлшемді фланец дегеніміз не?
• Үлкен өлшемді фланецтерді қолдану
• Үлкен өлшемді фланецтердің жалпы түрлері
• Үлкен өлшемді фланецтерге арналған материалды таңдау
• Халықаралық стандарттар мен спецификациялар
• Үлкен өлшемді фланецті таңдаудағы негізгі факторлар
• Өндіріс және сапаны бақылау
• Орнату қиындықтары және үздік тәжірибелер
• Үлкен өлшемді фланец пен стандартты фланец
• Жиі қойылатын сұрақтар

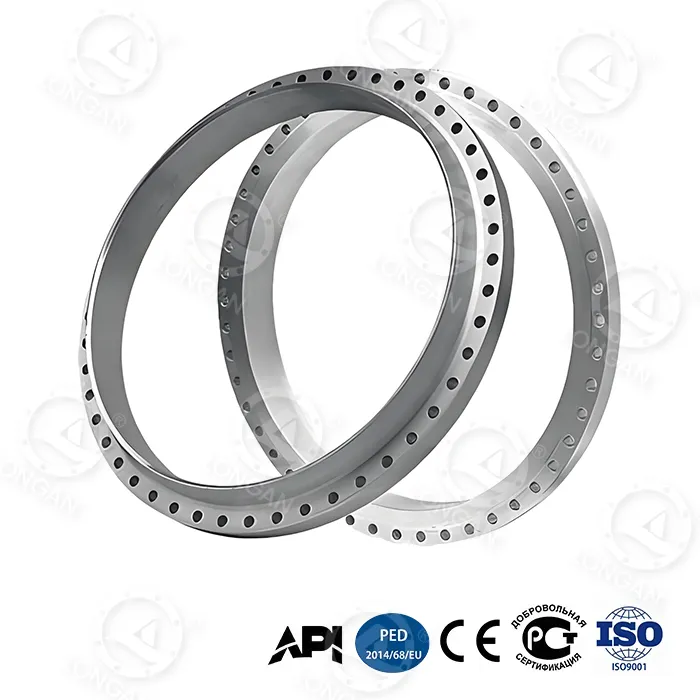

Үлкен өлшемді фланец дегеніміз не?

A үлкен өлшемді фланецәдетте DN600 (24 дюйм) номиналды диаметрінен үлкен фланецті білдіреді, дегенмен көптеген ауыр өнеркәсіптік жобаларда фланецтер DN1000, DN2000 немесе одан да үлкенірек болуы мүмкін. Бұл фланецтер күрделі ортада үлкен құбырларды, клапандарды, сорғыларды және қысымды ыдыстарды қосуға арналған.

Стандартты фланецтерден айырмашылығы, үлкен өлшемді фланецтер төтеп беруі керек:

• Өте жоғары ішкі қысым
• Үлкен механикалық жүктемелер
• Термиялық кеңею және діріл
• Қатты химиялық немесе теңіз ортасы

сияқты өндірушілерЛонганжаһандық инфрақұрылымдық жобалар үшін қатаң өлшемдік дәлдік пен өнімділік талаптарына жауап беретін үлкен өлшемді фланецтерді шығаруға маманданған.

Үлкен өлшемді фланецтерді қолдану

Үлкен өлшемді фланецтер сұйықтықты тасымалдау үлкен ағын сыйымдылығын және жоғары сенімділікті қажет ететін салаларда кеңінен қолданылады.

Үлкен өлшемді фланецтердің жалпы түрлері

Фланецтің дұрыс түрін таңдау сенімді құбыр жүйесінің негізі болып табылады.

1. Мойынның үлкен өлшемді фланецті дәнекерлеу

• Жоғары қысымды және жоғары температуралық жүйелер үшін ең жақсы
• Стрестің тамаша таралуын қамтамасыз етеді
• Мұнай және газ құбырларында жиі қолданылады

2. Сырғымалы үлкен өлшемді фланец

• Тегістеу және орнату оңайырақ
• Дәнекерленген мойын фланецтерімен салыстырғанда төмен құны
• Орташа қысымды қолдану үшін қолайлы

3. Соқыр үлкен өлшемді фланец

• Құбыр ұштарын жабу үшін қолданылады
• Болашақта кеңейтуге мүмкіндік береді
• Қысым жүктемесіне байланысты материалдың жоғары беріктігін қажет етеді

4. Сақина типті қосылыс (RTJ) фланец

• Металлдан металға тығыздау
• Төтенше қысым мен температура үшін өте қолайлы
• Көбінесе критикалық жүйелерде көрсетіледі

Үлкен өлшемді фланецтерге арналған материалды таңдау

Материалды таңдау фланецтің өнімділігіне, қызмет ету мерзіміне және қауіпсіздігіне тікелей әсер етеді.

Тәжірибелі өндірушілер ұнайдыЛонган үлкен өлшемді фланец жеткізушілеріжоба шарттарына сәйкес қолайлы материалдарды ұсына алады.

Халықаралық стандарттар мен спецификациялар

Үлкен өлшемді фланецтер үйлесімділік пен қауіпсіздікті қамтамасыз ету үшін мойындалған халықаралық стандарттарға сәйкес болуы керек.

• ASME B16.5 / ASME B16.47
• EN 1092-1
• DIN стандарттары
• BS стандарттары
• ГОСТ стандарттары

Осы стандарттарға сәйкестік өлшемдердің дәлдігін, қысым көрсеткіштерін және материалдың қадағалануын қамтамасыз етеді.

Үлкен өлшемді фланецті таңдаудағы негізгі факторлар

Үлкен өлшемді фланецті таңдағанда, келесі маңызды факторларды ескеріңіз:

1. Номиналды диаметр және қысым рейтингі
2. Жұмыс температурасы
3. Орта (мұнай, газ, су, химиялық заттар)
4. Орнату ортасы
5. Фланецті қаптау түрі
6. Ұзақ мерзімді техникалық қызмет көрсету талаптары

Өндіріс және сапаны бақылау

Өлшемдері мен қолданылуына байланысты үлкен өлшемді фланецтер жетілдірілген өндірістік процестерді қажет етеді:

• Соғу немесе илемделген сақина соғу
• Дәлдікпен CNC өңдеу
• Бұзбайтын сынақ (UT, MT)
• Өлшемді тексеру
• Материалды сертификаттау (EN 10204 3.1 / 3.2)

Лонган әрбір үлкен өлшемді фланецтің халықаралық жоба талаптарына сай болуын қамтамасыз ету үшін қатаң сапаны бақылау процедураларын жүзеге асырады.

Орнату қиындықтары және үздік тәжірибелер

Үлкен өлшемді фланецтерді орнату мұқият жоспарлауды талап етеді:

• Ағып кетуді болдырмау үшін дұрыс туралау
• Басқарылатын болтты бұрау реті
• Тиісті тығыздағыштарды қолдану
• Термиялық кеңеюге арналған рұқсат

Үлкен өлшемді фланец пен стандартты фланец

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Үлкен өлшемді фланец не деп саналады?

Үлкен өлшемді фланец әдетте диаметрі DN600-ден үлкен фланецтерге жатады, көбінесе үлкен құбыр жүйелері үшін тапсырыс бойынша жасалған.

2-сұрақ: Үлкен өлшемді фланецтер тапсырыс бойынша жасалған ба?

Иә, үлкен өлшемді фланецтердің көпшілігі жобаға арналған сызбалар мен стандарттарға сәйкес шығарылады.

3-сұрақ: Қандай салалар үлкен өлшемді фланецтерді көбірек пайдаланады?

Мұнай және газ, электр энергиясын өндіру, мұнай-химия, теңіздегі машина жасау және суды тазарту өнеркәсібі.

4-сұрақ: Фланецтің сапасын қалай қамтамасыз ете аламын?

Материалдың толық қадағалануын, сынақ есептерін және халықаралық сертификаттарды қамтамасыз ететін Longan сияқты өндірушілерді таңдаңыз.

Үлкен өлшемді дұрыс фланецті таңдау қауіпсіздікке, тиімділікке және ұзақ мерзімді жұмыс табысына әсер ететін стратегиялық шешім болып табылады. сияқты тәжірибелі өндірушілермен жұмыс істеу арқылыЛонган, сіз тіпті ең талап етілетін құбыр жүйелері үшін сенімді өнімділікті қамтамасыз ете аласыз.

Егер сізге ауқымды өнеркәсіптік жобаны жоспарлап жатсаңыз және сарапшылық нұсқау немесе теңшелген үлкен өлшемді фланец шешімдері қажет болса,бізбен хабарласыңыбүгін сіздің талаптарыңызды талқылау үшін.
