Ұзын дәнекерленген мойын фланецтері дегеніміз не және олар жоғары қысымды құбыр жүйелері үшін неліктен маңызды

Ұзынg Дәнекерленген мойын фланецтері (LWN фланецтері)жоғары қысымды, жоғары температураны және маңызды қызмет көрсететін құбыр жүйелеріне арналған арнайы құрастырылған компоненттер. Ұзартылған конустық тормен ерекшеленетін бұл фланецтер стандартты дәнекерленген мойын фланецтерімен салыстырғанда кернеудің жоғары таралуын, жақсартылған шаршауға төзімділігін және жақсартылған құрылымдық тұтастығын қамтамасыз етеді. Бұл мақала ұзын дәнекерленген мойын фланецтерінің не екенін, олардың қалай жұмыс істейтінін, олардың өндіріс стандарттарын, материал опцияларын, негізгі қолданбаларын және олардың мұнай және газ, мұнай-химия және электр энергиясын өндіру сияқты талап етілетін салаларда неліктен маңызды екенін зерттейді.

Мазмұны

• 1. Ұзын дәнекерленген мойын фланеці дегеніміз не?
• 2. Ұзын дәнекерленген мойын фланецтерінің негізгі дизайн ерекшеліктері
• 3. Неліктен ұзын дәнекерленген мойын фланецтері жоғары қысымды жүйелер үшін өте маңызды
• 4. Ұзын дәнекерленген мойын фланецтері және стандартты дәнекерленген мойын фланецтері
• 5. Өндіріс процесі және сапаны бақылау
• 6. Ұзын дәнекерленген мойын фланецтерінде қолданылатын материалдар
• 7. Өнеркәсіптік қолданбалар
• 8. Қолданылатын стандарттар мен техникалық шарттар
• 9. Оң жақ ұзын дәнекерленген мойын фланецті жеткізушіні таңдау
• 10. Жиі қойылатын сұрақтар (ЖҚС)

1. Ұзын дәнекерленген мойын фланеці дегеніміз не?

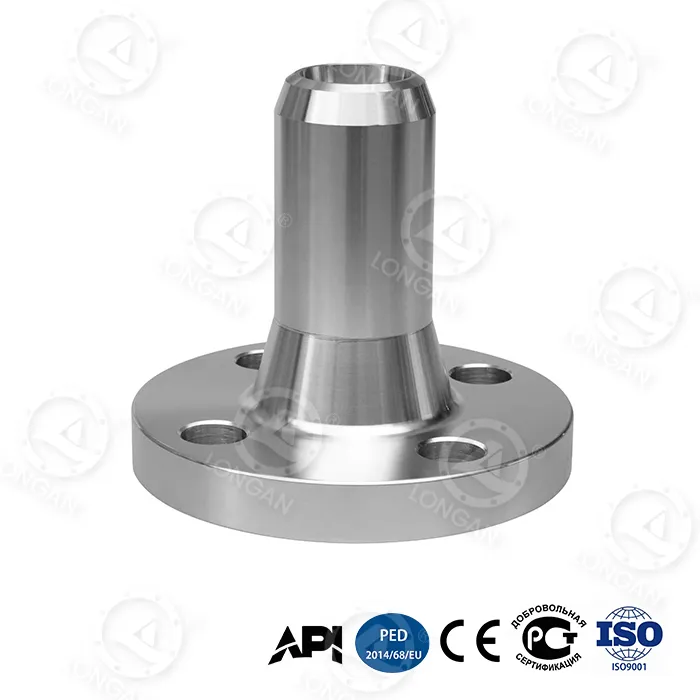

A Ұзын дәнекерленген мойын фланеці— фланецтің бетін төмен қарай құбыр қабырғасының қалыңдығына қарай бірте-бірте тарылтатын ұзартылған мойынмен (хаб) сипатталатын дәнекерленген мойын фланецінің түрі. Бұл ұзартылған түйін ұзындығы дәнекерленген қосылыстағы кернеу концентрациясын барынша азайта отырып, тегіс өтуді қамтамасыз етеді.

Стандартты дәнекерлеу мойынының фланецтерінен айырмашылығы, ұзын дәнекерленген мойын фланецтері әдетте арнайы құбырларға қойылатын талаптарға сәйкес арнайы жобаланады және өңделеді. Олар қауіпсіздік, сенімділік және ұзақ мерзімді өнімділік маңызды болып табылатын күрделі қызмет көрсету жағдайында кеңінен қолданылады.

2. Ұзын дәнекерленген мойын фланецтерінің негізгі дизайн ерекшеліктері

• Кеңейтілген конустық концентратор:Жүктеменің таралуын жақсартады және кернеу концентрациясын азайтады.
• Түйінді дәнекерлеу қосылымы:Максималды беріктік үшін толық ену дәнекерлеуін қамтамасыз етеді.
• Арнаулы хаб ұзындығы:Жобаның арнайы талаптарын қанағаттандыру үшін жобалануы мүмкін.
• Жоғары құрылымдық тұтастық:Циклдік жүктеме және термиялық кеңею үшін өте қолайлы.

3. Неліктен ұзын дәнекерленген мойын фланецтері жоғары қысымды жүйелер үшін өте маңызды

Жоғары қысымды құбыр жүйелері төтенше ішкі күштерге, температура ауытқуларына және механикалық кернеулерге ұшырайды. Ұзын дәнекерленген мойын фланецтері осы тәуекелдерді азайтуда маңызды рөл атқарады.

1. Олар фланец пен құбырдың түйісуіндегі кернеу концентрациясын төмендетеді.
2. Олар циклдік қысымда шаршауға төзімділікті арттырады.
3. Олар жүйенің жалпы сенімділігі мен қауіпсіздігін жақсартады.

Теңіздегі мұнай платформалары мен атом электр станциялары сияқты салаларда істен шығу мүмкін емес - ұзын дәнекерленген мойын фланецтерін таңдаулы таңдау жасайды.

4. Ұзын дәнекерленген мойын фланецтері және стандартты дәнекерленген мойын фланецтері

5. Өндіріс процесі және сапаны бақылау

Ұзын дәнекерленген мойынның фланецтері әдетте соғу арқылы, содан кейін дәл өңдеу арқылы жасалады. Процесс мыналарды қамтиды:

• Материалды таңдау және дайындамаларды дайындау
• Фланец пен хабты қалыптастыру үшін ыстық соғу
• Тығыз төзімділік үшін CNC өңдеу
• Термиялық өңдеу (қажет болса)
• Бұзбайтын сынақ (UT, RT, MPI)

Өндірушілер ұнайдыЛонганхалықаралық стандарттарға сәйкестікті қамтамасыз ету үшін қатаң сапаны бақылау жүйелерін енгізу.

6. Ұзын дәнекерленген мойын фланецтерінде қолданылатын материалдар

7. Өнеркәсіптік қолданбалар

• Мұнай және газдың жоғары және төменгі ағынындағы қондырғылар
• Мұнай-химия және химиялық өңдеу зауыттары
• Электр энергиясын өндіру (жылу және ядролық)
• Теңіз платформалары және су асты құбырлары

8. Қолданылатын стандарттар мен техникалық шарттар

Ұзын дәнекерленген мойын фланецтері әдетте мыналарға сәйкес жасалады:

• ASME B16.5
• ASME B16.47 A және B сериялары
• ASTM A105 / A182 / A350
• API және жобаға тән спецификациялар

9. Оң жақ ұзын дәнекерленген мойын фланецті жеткізушіні таңдау

Жеткізушіні таңдаған кезде келесі факторларды ескеріңіз:

1. Өндірістік мүмкіндіктер және сертификаттар
2. Материалды бақылау және тексеру есептері
3. Баптау және инженерлік қолдау
4. Дәлелденген жоба сілтемелері

Лонгансенімді жеткізу мерзімі және қатаң сапа кепілдігі бар жоғары сапалы ұзын дәнекерленген мойын фланецтерін жеткізу үшін танымал.

10. Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Ұзын дәнекерленген мойын фланецтері стандартталған ба?

Олар әдетте тапсырыс бойынша жасалған, бірақ ASME және ASTM стандарттарына сәйкес жасалған.

2-сұрақ: Неліктен ұзын дәнекерленген мойын фланецтері қымбатырақ?

Кеңейтілген концентратор, қосымша материал және өңдеу бастапқы құнының жоғарылауына әкеледі, бірақ сенімділік арқылы ұзақ мерзімді үнемдеуді ұсынады.

3-сұрақ: Ұзын дәнекерленген мойын фланецтерін коррозиялық ортада қолдануға бола ма?

Иә, әсіресе тот баспайтын болаттан немесе дуплексті қорытпалардан жасалған кезде.

4-сұрақ: Қандай тексерулер қажет?

Әдеттегі тексерулерге UT, RT, өлшемді тексерулер және PMI тестілері жатады.

Қорытынды

Ұзын дәнекерленген мойынның фланецтері жоғары қысымды және маңызды құбыр жүйелерінің маңызды құрамдас бөлігі болып табылады. Олардың керемет дизайны, күшейтілген кернеуді бөлу және ерекше төзімділік оларды қауіпсіздік пен өнімділікке нұқсан келтірмейтін салалар үшін таңдаулы шешім етеді.

Егер сіз инженерлік тәжірибемен қамтамасыз етілген сенімді, жоғары сапалы ұзын дәнекерленген мойын фланецтерін іздесеңіз,Лонгансіздің сенімді серіктесіңіз.Бізбен хабарласыңыжоба талаптарын талқылау және кәсіби техникалық қолдау алу үшін бүгін.
