A ФлФланецтеқарапайым құрылымымен, үнемділігімен және төмен және орташа қысымды қолдануда сенімді тығыздау өнімділігімен танымал өнеркәсіптік құбыр жүйелерінде кеңінен қолданылатын фланец түрлерінің бірі. Бұл мақалада біз жалпақ фланецтің не екенін, оның қалай жұмыс істейтінін, оның негізгі артықшылықтарын, материалдарын, стандарттарын, қолданбаларын және жобаңызға дұрыс жалпақ фланецті қалай таңдау керектігін қарастырамыз.

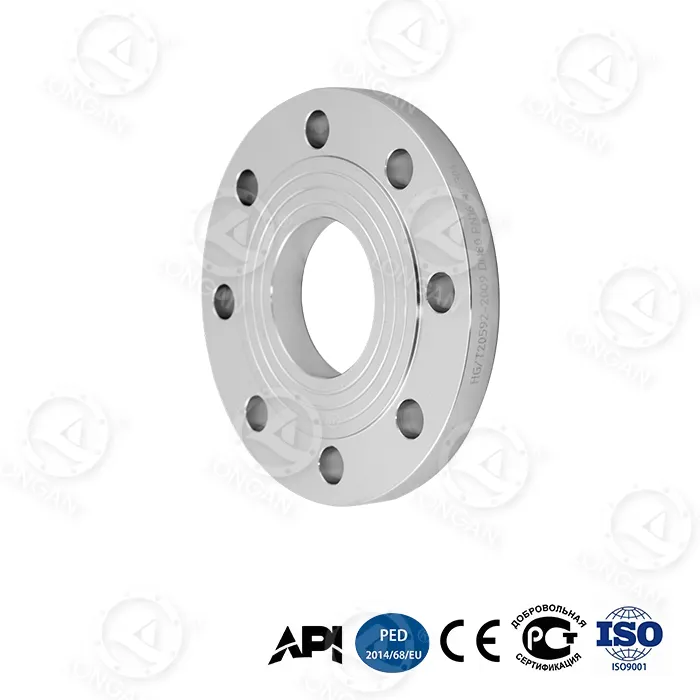

A Тегіс фланец, кейде жалпақ пластина фланеці немесе жалпақ дәнекерлеу фланеці деп аталады, оның тегіс бетімен және біркелкі бұранда тесіктері бар қарапайым дөңгелек диск пішінімен сипатталатын құбыр фланецінің бір түрі. Көтерілген беттік немесе сақина типті қосылыс фланецтерінен айырмашылығы, тегіс фланецтің тығыздағыш беті толығымен тегіс, бұл оны қысымға төзімділік қажет емес қолданбалар үшін өте қолайлы етеді.
Тегіс фланецтер әдетте құбырға тікелей дәнекерленген немесе болттар мен тығыздағыштар арқылы қосылады. Қарапайым дизайнының арқасында оларды өндіру және орнату оңайырақ, бұл жобаның жалпы құнын айтарлықтай төмендетеді.
Жұмыс принципі АТегіс фланецсалыстырмалы түрде қарапайым, бірақ өте тиімді. Екі жалпақ фланец бетпе-бет тураланған, олардың арасында тығыздағыш орналастырылған. Содан кейін болттар болттардың тесіктері арқылы енгізіледі және тығыздалған қосылыс жасау үшін біркелкі қатайтылады.
Дұрыс орнатылған кезде тығыздағышқа қолданылатын қысу күші сұйықтықтың немесе газдың құбыр жүйесінен ағып кетуіне жол бермей, герметикалық тығыздағышты қамтамасыз етеді. Бұл жалпақ фланецтерді әсіресе мыналар үшін қолайлы етеді:
Тегіс фланецтің құрылымын түсіну инженерлерге оның қолдану талаптарына сәйкес келетінін бағалауға көмектеседі.
| Ерекшелік | Сипаттама | Пайда |
|---|---|---|
| Тегіс тығыздағыш беті | Көтерілген немесе ойық беті жоқ | Тығыздағышты оңай теңестіру |
| Біркелкі болт тесіктері | Фланецтің айналасында біркелкі бөлінген | Теңгерілген тарылту күші |
| Қарапайым диск пішіні | Мойын немесе түйін жоқ | Төменгі өндіріс құны |
| Дәнекерлеу немесе болт қосылымы | Бірнеше қосылу әдістерімен үйлесімді | Икемді орнату |
Фланецтерді таңдаған кезде инженерлер жалпақ фланецтерді дәнекерлеу мойынының фланецтері және фланецтердегі сырғу сияқты басқа кең таралған түрлерімен жиі салыстырады.
| Фланец түрі | Қысым рейтингі | Құны | Әдеттегі пайдалану |
|---|---|---|---|
| Тегіс фланец | Төменнен орташаға дейін | Төмен | Су, ауа, мұнай құбырлары |
| Мойын фланецін дәнекерлеу | Жоғары | Жоғары | Жоғары қысымды жүйелер |
| Фланецке сырғанау | Орташа | Орташа | Жалпы өндірістік құбырлар |
Неғұрлым күрделі дизайнмен салыстырғандаТегіс фланецқарапайымдылығы мен үнемділігімен ерекшеленеді, бұл оны стандартты өнеркәсіптік жобалар үшін танымал таңдау етеді.
Материалды таңдау тегіс фланецтің беріктігі мен өнімділігіне тікелей әсер етеді. Жалпы материалдарға мыналар жатады:
Өндірушілер ұнайдыЛонганәртүрлі өнеркәсіптік талаптарды қанағаттандыру үшін бірнеше материалдардағы жалпақ фланецтерді ұсынады.
Тегіс фланецтер өзара ауыстырымдылық пен қауіпсіздікті қамтамасыз ету үшін халықаралық стандарттарға сәйкес шығарылады. Жалпы стандарттарға мыналар жатады:
Егжей-тегжейлі сипаттамалар үшін өлшемдік диаграммалар мен материал опцияларын қамтамасыз ететін осы Тегіс фланецтің техникалық анықтамасына жүгінуге болады.
Олардың әмбебаптығы арқасында жалпақ фланецтер барлық салаларда кеңінен қолданылады:
Тегіс фланецті таңдаған кезде келесі факторларды ескеріңіз:
Жақсы сәйкестендірілген жалпақ фланец қауіпсіздікті, тиімділікті және ұзақ мерзімді өнімділікті қамтамасыз етеді.
Фланецті өндіруде көп жылдық тәжірибесі бар,Лонганәлемдік стандарттарға сәйкес келетін сенімді жалпақ фланецті шешімдерді ұсынады. Материалды таңдаудан сапаны тексеруге дейін әрбір жалпақ фланец тұрақты өнімділік пен ұзақ қызмет ету мерзімін қамтамасыз етуге арналған.
Тегіс фланецтер әдетте төмен және орташа қысымды қолдану үшін ұсынылады. Жоғары қысымды жүйелер үшін дәнекерленген мойын фланецтері қолайлы.
Иә, фланецтің беті зақымдалмаған және жаңа тығыздағыш пайдаланылған жағдайда.
Резеңке, PTFE немесе талшықты тығыздағыштар сияқты жұмсақ тығыздағыштар әдетте жалпақ фланецтермен қолданылады.
Егер сіз сенімді іздесеңізТегіс фланецжоба қажеттіліктеріңізге бейімделген шешімдер,ЛонганСізге кәсіби нұсқаулықпен және жоғары сапалы өнімдермен қолдау көрсетуге дайын. Өзіңізді еркін сезініңізбізбен хабарласыңыбүгін техникалық сипаттамалар, бағалар және жеткізу нұсқаларын талқылау.
