A шұлықt фланецшағын диаметрлі, жоғары қысымды және жоғары температуралы жүйелерге арналған маңызды құбыр құрамдас бөлігі болып табылады. Бұл тереңдетілген нұсқаулықта біз розетка фланецінің не екенін, оның қалай жұмыс істейтінін, оның құрылымдық артықшылықтарын, өлшемдік стандарттарын, материал опциялары және оның мұнай және газ, химиялық өңдеу, және электр энергиясын өндіру. Нақты инженерлік тәжірибелерден және өндірістік тәжірибеден алынғанЛонган, бұл мақала көмектеседі инженерлер, сатып алушылар және жоба менеджерлері негізделген шешімдерді сенімді түрде қабылдайды.

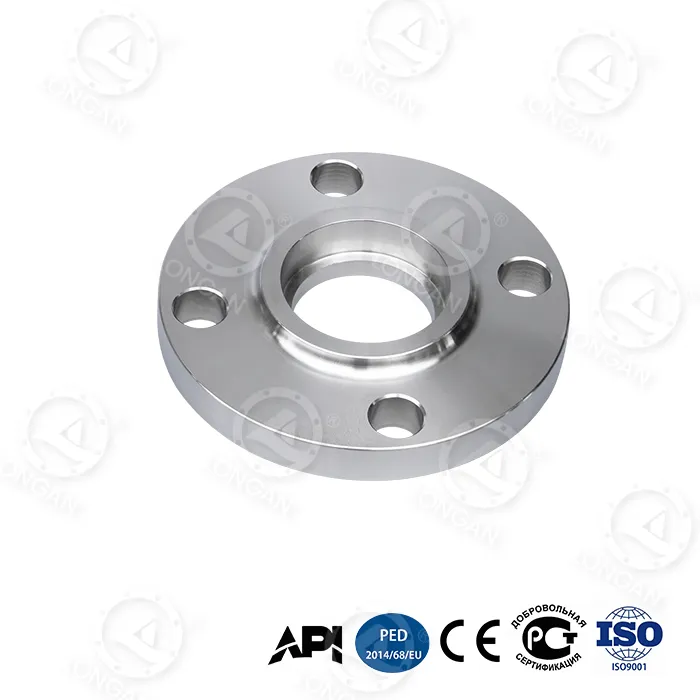

A розетка фланеці, сондай-ақ розетка дәнекерлеу фланеці ретінде белгілі, розеткамен жасалған құбыр фланецінің түрі бұл құбырды сыртқы жиектің айналасында филе дәнекерлеуді қолданар алдында салуға мүмкіндік береді. Жылжымалы фланецтерден айырмашылығы, құбыр фланецтің ойығынан өтпейді; оның орнына ол розетканың ішінде тоқтап, ықшам және сенімді қосылыс жасайды.
Розетка фланецтері, ең алдымен, пайдаланыладышағын номиналды құбыр өлшемдері, әдетте NPS ½″ - 3″, мұнда жоғары қысым, жоғары температура және кеңістік шектеулері жоғары буын тұтастығын талап етеді.
Өнімнің егжей-тегжейлі сипаттамаларын тікелей мына жерден біле аласызЛонганның розетка фланецін өндіру беті, онда материал опциялары, қысым кластары және өңдеу дәлдігі көрсетілген.
Розетка фланецінің дизайн принципі қарапайым, бірақ тиімді: құбыр қозғалысын шектеу және дәнекерлеу кернеуін шоғырландыру арқылы сыртқы жағынан, ол ішкі дәнекерлеу ақауларының қаупін азайтады.
Құбыр иыққа жеткенше розеткаға енгізіледі, содан кейін сәл артқа тартылады (әдетте 1,6 мм). термиялық кеңею үшін. Құбырды фланец корпусына мықтап бекітіп, сыртынан филе дәнекерлеуі қолданылады.
Бұл дизайн механикалық беріктікті сақтай отырып, дәнекерлеу уақытын қысқарта отырып, толық ену түйіспелі дәнекерлеуді қажет етпейді.
Розетка фланецтері келесі артықшылықтарға байланысты жоғары қысымды жүйелерде кеңінен қолданылады:
Розетка фланецтеріне қатты тәуелді салаларға мыналар жатады:
| Материал | Стандартты | Типтік қолданба |
|---|---|---|
| Көміртекті болат | ASTM A105 | Жалпы жоғары қысымды құбырлар |
| Тот баспайтын болат | ASTM A182 F304/F316 | Коррозиялық және гигиеналық жүйелер |
| Легірленген болат | ASTM A182 F11/F22 | Жоғары температура қызметтері |
Лонган әрбір розетка фланецінің жоба сипаттамаларына сәйкес келетініне көз жеткізу үшін толық материалды бақылау және PMI тестін ұсынады.
Розетка фланецтері негізгі әлемдік стандарттарға сәйкес шығарылады:
Қысым кластары әдетте 150-ден 2500-сыныпқа дейін ауытқиды, бұл розетка фланецтерін экстремалды жұмыс жағдайларына қолайлы етеді.
| Фланец түрі | Күш | Әдеттегі өлшем ауқымы | Use Case |
|---|---|---|---|
| Розетка фланеці | Жоғары | Кіші диаметрі | Жоғары қысымды және ықшам жүйелер |
| Фланецке сырғанау | Орташа | Кең | Төмен және орташа қысым |
| Мойын фланецін дәнекерлеу | Өте жоғары | Барлық өлшемдер | Критикалық стресс жүйелері |
Лонганда розетка фланецтері CNC өңдеу, қатаң өлшемді тексеру және талаптарға толық сәйкестік арқылы шығарылады. халықаралық стандарттар. Әрбір партия визуалды тексеруден, механикалық сынақтан және беттік өңдеуді тексеруден өтеді.
Бұл өндірістік тәртіп жеткізілетін әрбір розетка фланецінің талап етілетін ортада сенімді жұмыс істеуін қамтамасыз етеді.
Иә, дұрыс дәнекерленген және орнатылған кезде розетка фланецтері циклдік қысым жағдайында жақсы жұмыс істейді.
Үлкенірек диаметрлер кернеу концентрациясын және дәнекерлеу қиындықтарын арттырады, басқа фланец түрлерін практикалық етеді.
Мүлдем. Тот баспайтын болат пен қорытпа опциялары тамаша коррозияға төзімділікті қамтамасыз етеді.
Розетка фланецін дұрыс таңдау техникалық сипаттамаларға ғана қатысты емес, ол жүйенің ұзақ мерзімді қауіпсіздігі, өнімділігі және үнемділігі туралы. Дәлелденген өндірістік тәжірибесі және жаһандық жоба қолдауымен Longan қолданбаңыз үшін ең сенімді шешімді таңдауға көмектесуге дайын.
Жаңа жобаны жоспарлап жатсаңыз немесе техникалық қолдау қажет болса,бізбен хабарласыңыбүгін біздің инженерлік топпен розетка фланеціне қойылатын талаптарды талқылау үшін.
